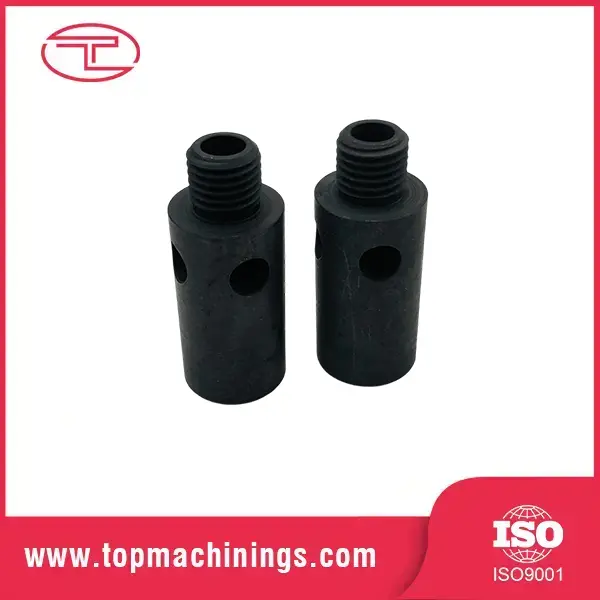

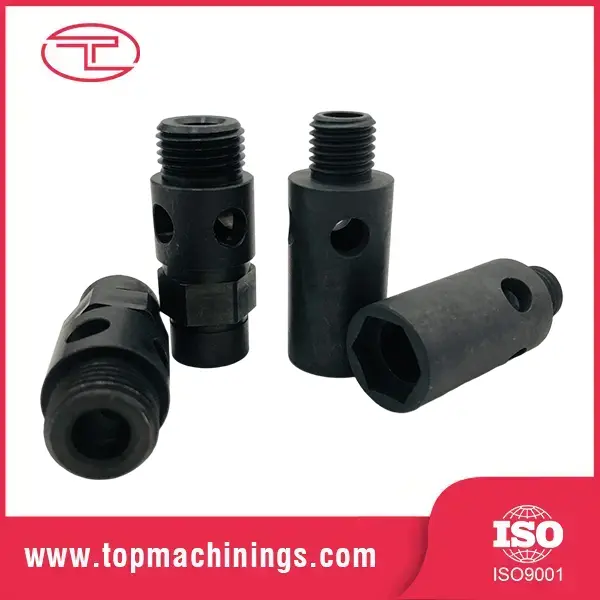

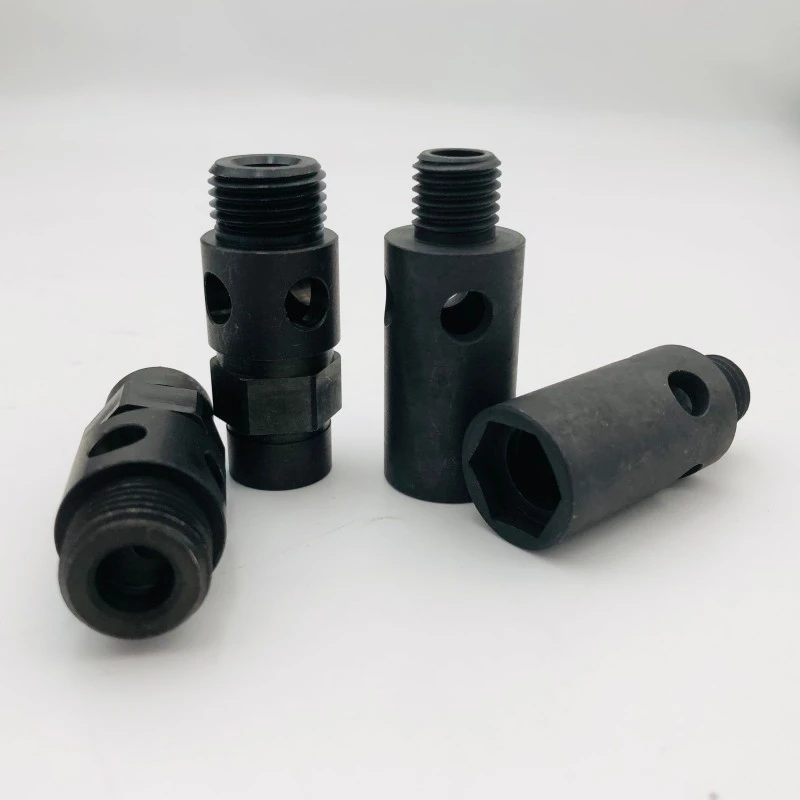

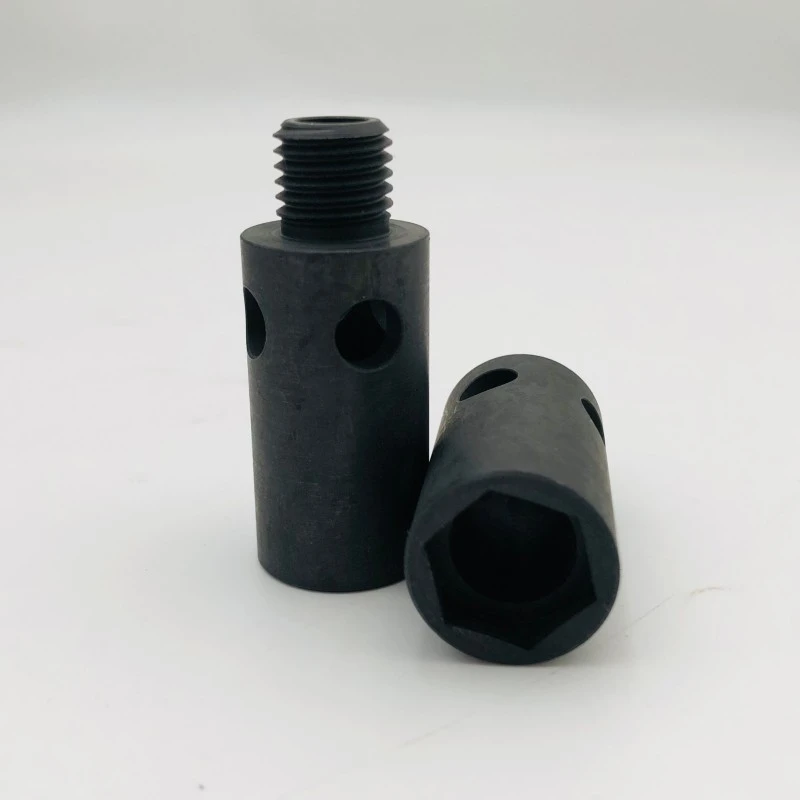

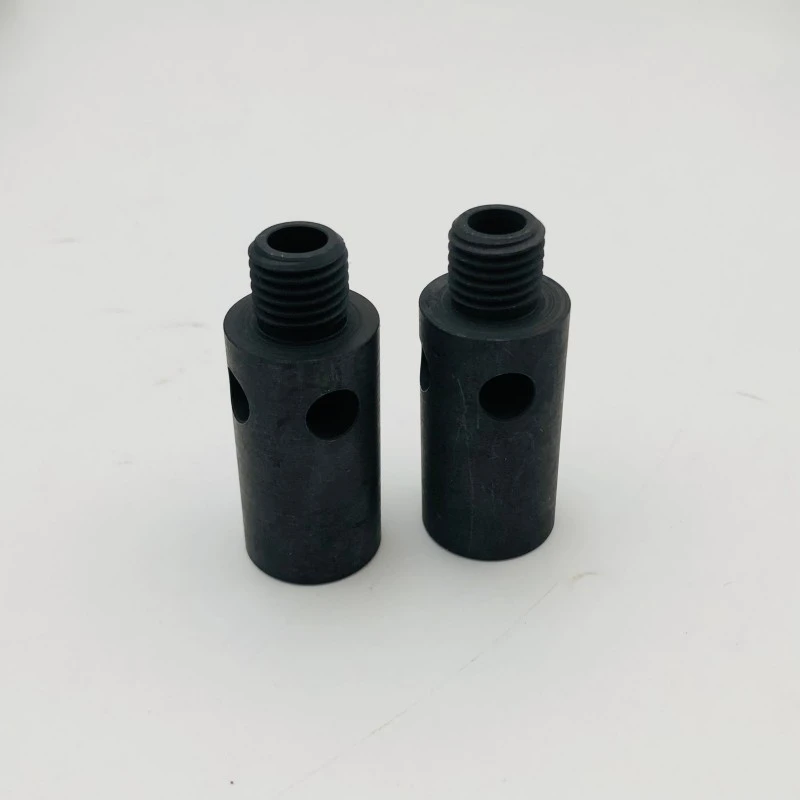

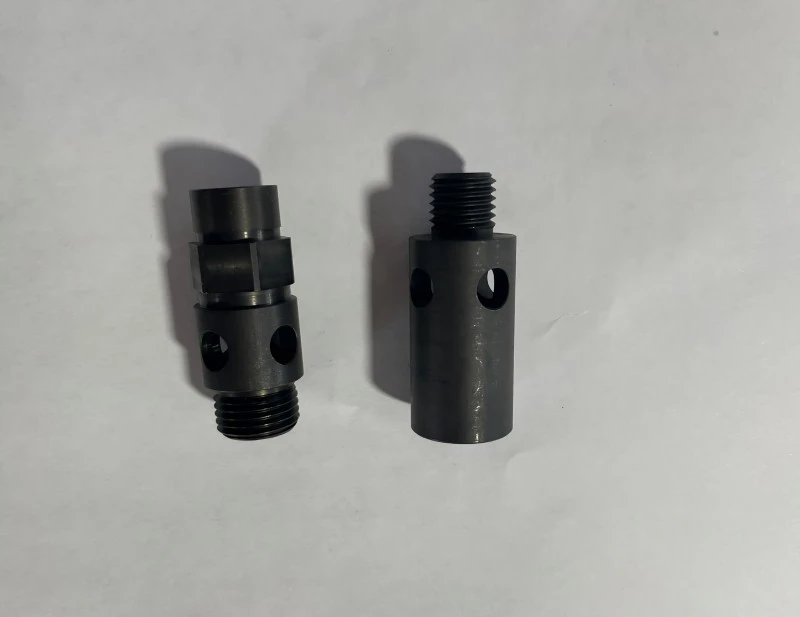

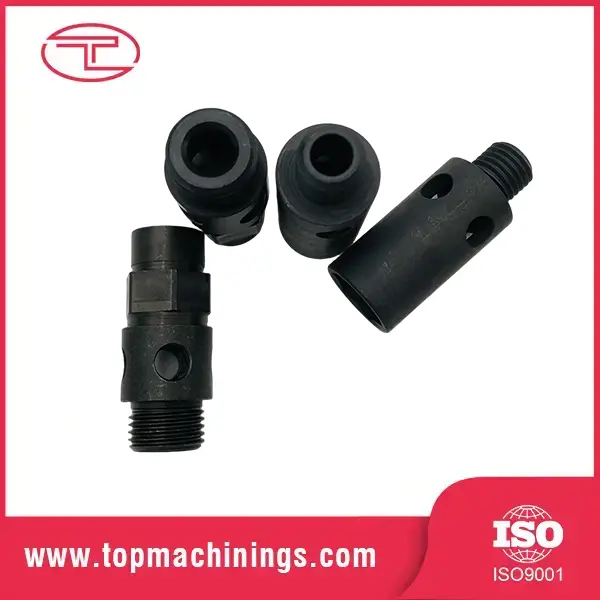

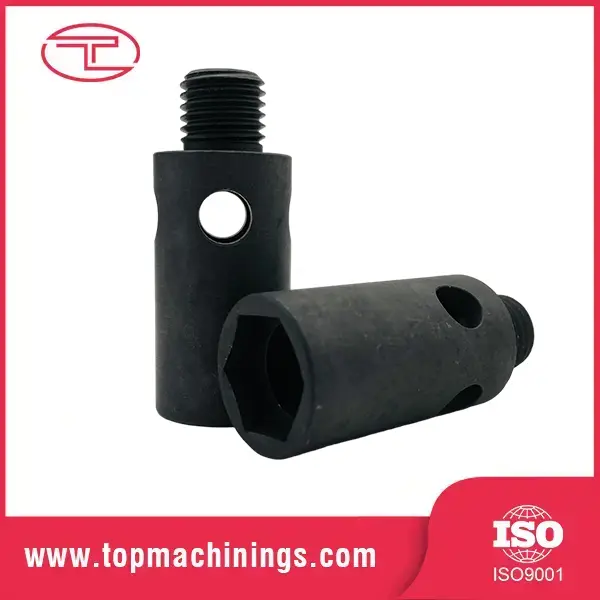

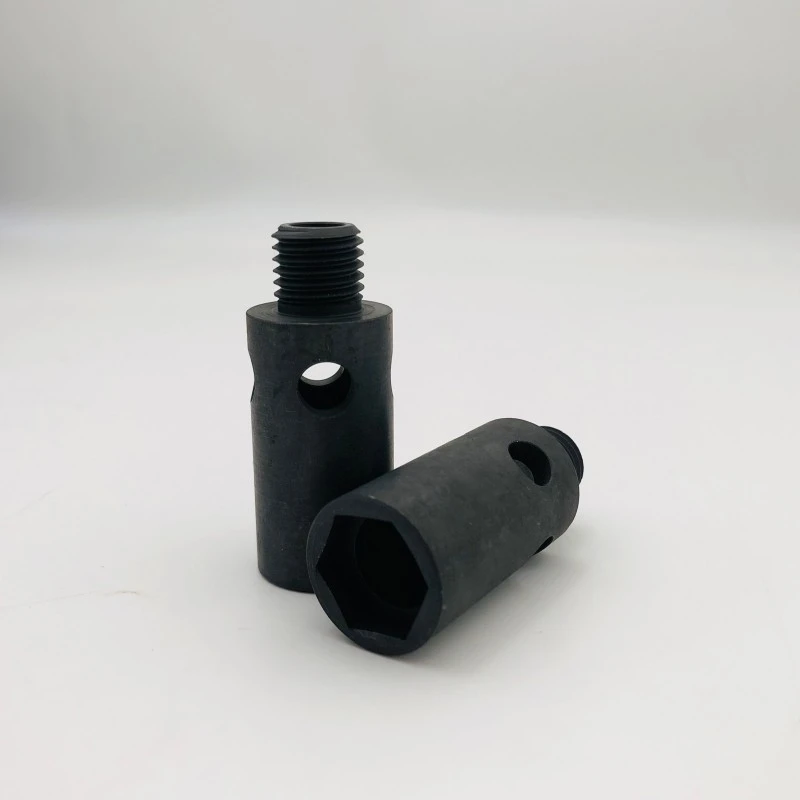

CNC өңдеу дәлдігі бұрандалы білік

Бұрандалы білік – бұл ұзындығының бір бөлігі немесе бүкіл бойымен өңделген жіптері бар цилиндрлік айналмалы бөлік. Классикалық мысал - жетекші бұранда - әрбір CNC машинасының, 3D принтерінің және сызықтық жетектің жүрегі - мұнда жіп айналуды дәл сызықтық қозғалысқа түрлендіру үшін гайканы қосады. Бірақ CNC өңдеуге арналған дәлдіктегі бұрандалы білік сонымен қатар ұштары бұрандалы қозғалтқыш біліктері, байлау өзектері, реттеу бұрандалары және беру біліктері ретінде көрінеді.

Жақсы бұрандалы білікті нашардан ажырататын нәрсе бір қарағанда көрінбейді және қызмет көрсетуде апатты: бүкіл ұзындықтағы жіп қадамының дәлдігі. Бір метр жол жүру кезінде жинақталған қадам қатесі 0,1 мм болатын жетекші бұранда станокты әр жолы 0,1 мм-ге дұрыс емес орналастырады. Дәлдік бөлік пен проблемалық бөліктің айырмашылығы осында.

Дизайн және материалды қарастыру

Жалпы сорттар: 4140/42CrMo, 1045 (жалпы міндет), SUS303/316 (коррозияға төзімділік), 6061-T6 (жеңіл)

Жіп пішіндері: Acme, трапеция тәрізді, метрикалық ISO, UNC/UNF, шарикті бұрандамен үйлесімді

Термиялық өңдеу: жіп жиектерін индукциялық шынықтыру, қатайту немесе карбюризациялау

Маңызды ерекшеліктер: тегістеуге арналған ортаңғы саңылаулар, кілттік ойықтар, тегістер, көлденең саңылаулар және қадам диаметрлері

Жіп қадамының диаметрі мен мойынтірек журналдары арасындағы концентристік: ≤ 0,02 мм TIR

Түзулік: стандартты 0,05 мм/м, дәлдік үшін 0,02 мм/м

CNC өңдеу дәлдігі бұрандалы білік үшін материалды таңдау өнімділік шешімі болып табылады: 4140 шыңдалған және ұнтақталған ұзақ тозуға қызмет етеді және өлшемдік тұрақтылық береді; 6061 алюминий жоғары жылдамдықты қолданбалар үшін жеңіл салмақты төмен инерция қозғалысын береді. Тек бағаға ғана емес, жүктемеге, жылдамдыққа және жұмыс цикліне негізделген бағаны ұсынамыз.

Негізгі мүмкіндіктер мен артықшылықтар

Толық ұзындықтағы дәл жіптер

Жіптер CNC басқаруымен бір нүктеден кесіледі немесе жіппен кесіледі, қадам дәлдігі тек калибрде ғана емес, бүкіл жіп ұзындығы бойынша тексеріледі. CNC өңдеу дәлдігі бұрандалы білік үшін біз 300 мм-ге 0,02 мм шегінде жинақталған қадам қатесін сақтаймыз, осылайша сіздің машинаңыз қозғалыстың әрбір нүктесінде дұрыс орналасады.

Концентрлік тақырып пен журнал қатынасы

Жіп пен мойынтірек журналдары бір қондырғыда немесе екі операция арасындағы орталықтарда 0,02 мм-ден төмен ағынды ұстай отырып өңделеді. Шынайы жұмыс істейтін білік біркелкі тозады, аз дірілдейді және мойынтіректердің қызмет ету мерзімін ұзартады.

Жылулық өңдеу тапсырмаға сәйкес келеді

Жіптердің қапталындағы индукциялық шыңдау тозуға төзімді бет береді, сонымен қатар крутящий моментті беру үшін өзегін қатты ұстайды. Жоғары циклді қолданбалар үшін біз сіздің техникалық сипаттамаларыңызға қарай көміртекті өңдейміз немесе қатайтамыз.

Маңызды жердегі жердің диаметрлері

Мойынтірек журналдары мен тығыздағыш беттері ±0,003 мм төзімділікпен Ra 0,2 мкм дейін цилиндрлік тегістелуі мүмкін — бұл тығыздағыштарды ағып кетпейтін және жоғары айналым кезінде мойынтіректерді тыныштандыратын бет.

Бір аялдама: білік + фитингтер

Біз толық білікке өңдейміз: жіптер, шпангоут ойықтары, тегістер, көлденең бұрғыланған тесіктер және бұрандалы ұштар — бір бөлік, бір жеткізуші, бір сапа стандарты. Ешқандай екінші жеткізуші жоқ, құрамдас бөліктер арасындағы төзімділік жоқ.

Өнімнің техникалық сипаттамалары

Типтік қолданбалар

CNC өңдеуге арналған дәл бұрандалы білік өндірушісі және жеткізушісі ретінде Tuoyuan Metal біліктерді тікелей зауыттық баға бойынша мыналарға жеткізеді:

CNC машиналары мен 3D принтерлеріне арналған қорғасын бұрандалар мен шарикті бұрандалармен үйлесімді біліктер

Муфталар мен шкивтерге арналған бұрандалы ұштары бар қозғалтқыш біліктері

Сызықтық жетектің және электр цилиндрінің құрамдас бөліктері

Өнеркәсіптік жабдыққа арналған байлау және реттеу бұрандалары

Автокөлік рульдік және аспалы бұрандалы компоненттер

Тоқыма, орау және полиграфиялық машиналарға арналған азық біліктері

Біз туралы

Дәл өңдеу - бұл біздің негізгі бизнесіміз

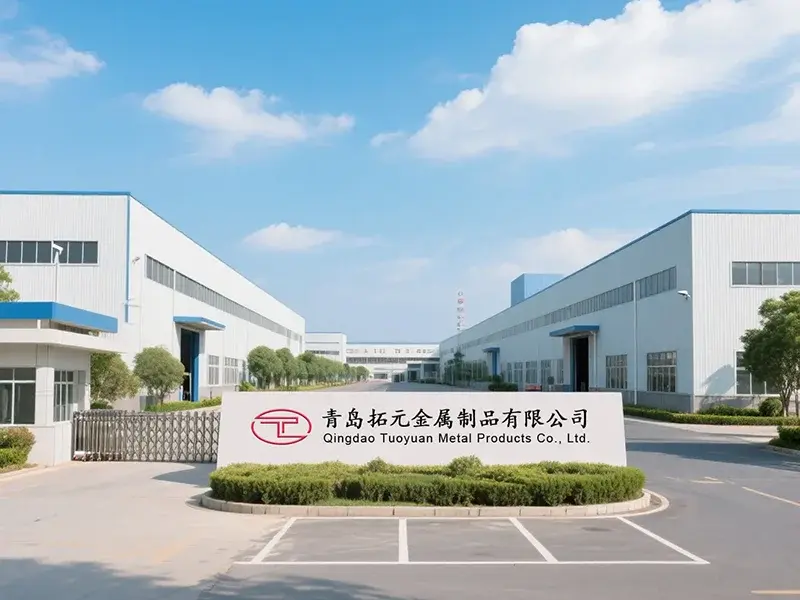

Tuoyuan Metal дәл бұралған бөлшектерге және CNC өңделген құрамдастарға маманданған — CNC өңдеуге арналған дәл бұрандалы білік біздің доңғалақ үйімізде жиі кездеседі. Өңдеу тәжірибесінің он жылдық тәжірибесі, 20 жоғары жылдамдықты CNC токарь станоктары, 5 өңдеу орталығы және жылына 100 миллион дана өнімділігі.

Солтүстік Америка нарықтарында дәлелденген

Біздің сатылымдарымыздың 60% Солтүстік Америкаға жіберіледі, мұнда тұтынушылар қатаң төзімділік пен сенімді жеткізуді талап етеді. Сатып алудың 95% қайталану мөлшерлемесі біздің тұтынушыларымыздың қайта тапсырыс беретінін білдіреді — ең күшті сапа сертификаты.

Жылдам, анық байланыс

Біздің сату тобымыз ағылшын тілінде еркін сөйлейді және 24 сағат ішінде жауап береді. Сапа мәселелеріне 48 сағат ішінде жауап беріледі. Тілдік кедергілер, қашып кетулер жоқ.

Кіріктірілген инженерлік қолдау

Материалға немесе термиялық өңдеуге сенімді емессіз бе? Өтінішіңізді жіберіңіз, біз дұрыс баға мен процесті ұсынамыз. Біз прототиптен жаппай өндіріске дейін қолдаймыз.

Жиі қойылатын сұрақтар

С: Сіз қорғасын бұрандаларын жасайсыз ба? Сіз қандай дәлдікке қол жеткізе аласыз? Ж: Иә — қорғасын бұрандалары – біздің мамандықтарымыздың бірі. Стандартты сорт 300мм үшін ±0,05 мм ұстайды; дәлдік дәрежесі ±0,02 мм жиынтық қадам қатесін сақтайды. Жоғары дәлдік үшін біз де жеткізе алатын шарикті бұрандаларды ұсынамыз.

С: Үлгідегі білікті өңдей аласыз ба? Ж: Иә, біз физикалық үлгілерден де, сызбалардан да кері инженерия жасаймыз. Біз үлгіні өлшеп, сызбаны жасаймыз және өндіріс алдында сізбен растаймыз.

С: Тозуға төзімді жіп үшін қандай термиялық өңдеуді ұсынасыз? Ж: CNC өңдеуге арналған дәлдіктегі бұрандалы білік және жетек қолданбаларының көпшілігі үшін жіптердің қапталдарын HRC 45–55 дейін индукциялық шыңдау дұрыс таңдау болып табылады — қатты бет, қатты өзек. Төтенше тозу үшін карбюризация немесе толық қатайту мүмкіндігі бар.

С: Сіз мәлімдеген диаметрге төзімділікті ұстай аласыз ба? A: Иә. Айналмалы диаметрлер ±0,02 мм ұстайды; жердің диаметрлері ±0,005 мм ұстайды. Біздің CNC машиналарда әрбір партияда CMM инспекциясымен расталған ≤±0,003мм қайталанатын орналасу дәлдігі бар.

С: Сіздің MOQ және жеткізу уақыты қандай? A: MOQ прототипі икемді (тіпті 1–5 дана). Өндіріс MOQ шамамен 500 данадан. Жеткізу уақыты орташа есеппен 15 күн, ұнтақтау және термиялық өңдеу кезінде 18-20 күн.
