Дәл бұрылған бөлшектер кішірек роботты хирургиялық құралдарға қалай мүмкіндік береді?

Роботты хирургиялық жүйелер қысқаруда. Лапароскопиялық және микрохирургиялық роботтардың келесі ұрпағы диаметрі 3 мм-ден аспайтын құралдарды пайдаланады - нәзік анатомияны басқаруға жеткілікті кішкентай, бірақ ұстау, кесу және тігу үшін жеткілікті күшті. Бұған қол жеткізу үшін әрбір құрамдас бөлікті, әсіресе құрал білігінің ішіндегі механикалық беріліс элементтерін түбегейлі қайта қарастыру қажет. Жауабы мынададәлдікпен бұрылған бөлшектер– он жыл бұрын елестету мүмкін емес төзімділікке дейін өңделген кішкентай, күрделі геометриялар. Бұл мақалада жоғары дәлдіктегі CNC жонуының миниатюралық біліктерді, түйреуіштерді және корпустарды жасайтыны және миллиметрден төмен робот құралдарын жасауға мүмкіндік беретіні және сатып алу менеджерлері жеткізушіде нені іздеу керектігі түсіндіріледі.

Роботтық хирургиядағы миниатюризация мәселесі

Әдеттегі роботты хирургиялық құралда қарындаштан кішірек түтік ішінде 20-ға дейін қозғалатын бөліктер болады. Әрбір бөлік қажет:

• Қайталанатын зарарсыздандыруға төтеп беру (автоклав, гамма-сәулелену)
• Крутящий моментті нөлге жуық кері соққымен беру
• Қабырғалардың қалыңдығы 0,15 мм-ден төмен болатын жерге орналастырыңыз
• Кәдімгі өңделген құрамдас бөліктерге қарағанда арзанырақ, өйткені құралдар көбінесе бір реттік немесе шектеулі қайта пайдаланылады.

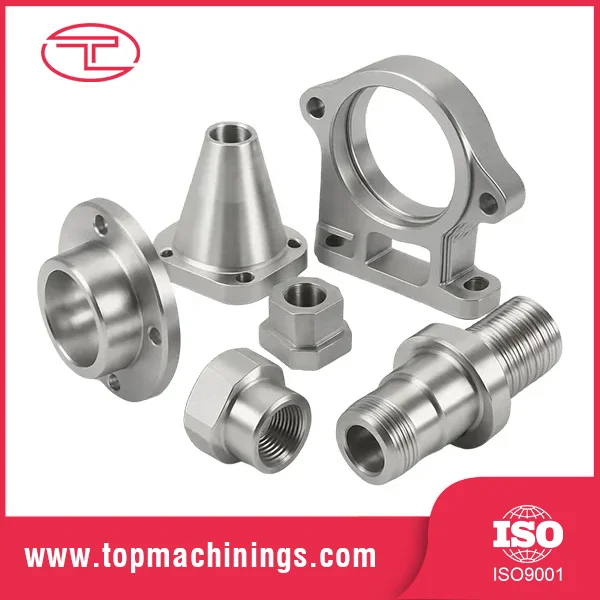

Дәстүрлі өңдеу әдістері (штамптау, қарапайым токарлық өңдеу) қажетті концентриттілікті, бетті өңдеуді немесе микрофункцияларды сақтай алмайды. Швейцариялық типтегі CNC токарь станоктарында ток күші бар аспаптармен жасалған дәл бұралған бөлшектер бір циклде токарлық өңдеуді, фрезерлеуді және бұрғылауды біріктіріп, ±0,005 мм немесе одан жоғары рұқсаттарға қол жеткізу арқылы осы мәселелерді шешеді.

Үш маңызды жол Дәл бұрылған бөлшектер миниатюризацияны қосады

1.Микро-біліктер және жетек түйреуіштері

Хирургиялық роботтың білегі соңғы эффекторды артикуляциялау үшін кабельдерді немесе итергіштерді пайдаланады. Олар кішкентай түйреуіштер мен біліктерге қосылады - көбінесе диаметрі 0,5 мм-ден 2 мм-ге дейін. Дәл бұрылған бөлік мыналарды қамтуы мүмкін:

• Сақиналарды ұстауға арналған ойықтар (ені 0,2 мм, тереңдігі 0,05 мм)
• Крутящий моментті беру үшін алтыбұрышты немесе шаршы ұштары
• Кабельдерді қысуға арналған көлденең саңылаулар (диаметрі 0,3 мм).

Неліктен дәлдік маңызды: 1 мм істікшедегі 2 мкм ауытқу 0,2° бұрыштық қатені тудырады – хирург 0,5 мм қан тамырын тігіп жатқанда жол берілмейді.

2.Жіңішке қабырғалы құбырлы құрамдас бөліктер

Артикуляциялық қосылыстар үшін қабырғасының қалыңдығы 0,2 мм-ден төмен корпустар мен гильзалар қажет. Кәдімгі бұрылу дыбыстарды немесе құлауды тудырады. Жоғары қысымды салқындатқыш сұйықтықпен және карбидті құралмен швейцариялық токарлық өңдеу тұрақты, қайталанатын жұқа қабырғаны береді.дәлдікпен бұрылған бөлшектерқайталама қабықсыз.

3. Бірыңғай орнатудағы күрделі геометрия

Робототехниканың дизайнерлері біріктірілген мүмкіндіктерді қалайды: жіптер, тарылтулар, астыңғы кесулер және тегістіктер – барлығы бір бөлікте. Көп осьті токарлық станоктарда жасалған дәлдікпен бұрылған бөлшектер геометриялық үйлесімділікті қамтамасыз ете отырып, бірнеше орнатуларды болдырмайды. Мысалы, бұрандалы жетек ойығы мен проксимальды фланеці бар троакар ұшын 40 секундтан аз уақыт ішінде өңдеуге болады.

Параметрлер кестесі – Хирургиялық дәрежедегі дәлдікпен бұралған бөлшектердің маңызды сипаттамалары

Дәлдікке сәйкес келмейтін бұралған бөлшектердің жасырын құны

Медициналық құрылғылардың OEM құрылғылары көбінесе жеке дәлдікпен бұрылған бөлшектердің әсерін бағаламай отырып, құрастыру рұқсаттарына назар аударады. Нақты мысал: хирургиялық степлер өндірушісі ойық тереңдігі сәйкес келмейтін 0,5 мм істікке байланысты өрісте 12% ақауларға тап болды. Істік жеткізуші ±0,01 мм деп мәлімдегенімен, ±0,025 мм жеткізген. Әрбір партияны 100% оптикалық сұрыптаумен басқаратын жеткізушіге ауысу сәтсіздік деңгейін 0,2% дейін төмендетеді.

Негізгі сабақтар:

• Өлшеу мәселелері – тек калибрлер емес, лазерлік микрофон немесе көру жүйесінің есептерін сұраңыз.
• Материалды сертификаттау – Хирургиялық құралдар толық қадағалануды қажет етеді (EN 10204 3.1).
• Беттік әрлеу консистенциясы – Дөрекі дақтар бактерияларды сақтайды; Ra және Rz көрсетіңіз.

Неліктен Туоюан хирургиялық миниатюризацияның талаптарын түсінеді

Qingdao Tuoyuan Metal Co., Ltd. дәл металл өңдеу мүмкіндіктерін дамытуға он жылдан астам уақыт жұмсады. Жалпы машиналық цехтардан айырмашылығы, Туоюань хирургиялық робототехника қажет нақты технологияларға назар аударады:

• Микро-біліктерге, түйреуіштерге және гильзаларға арналған CNC токарлық бөлшектері (швейцариялық және бекітілген басты тірек)
• Күрделі корпус мүмкіндіктері үшін CNC фрезерлік бөлшектер
• Үнемі жоғары көлемді компоненттер үшін штамптау және соғу
• Беттік өңдеу (мырыштау, ұнтақпен бояу, жылтырату) – хирургиялық құралдар көбінесе электрополировканы немесе пассивацияны көрсетеді, оны Туоюань сертификатталған серіктестер арқылы ұйымдастыра алады.

Туоюань ISO 9001 бойынша жұмыс істейді, шикізаттан дайын бөлікке дейін толық жеткізу тізбегі бар. Олардың «әр бөлшекті тамашалау» философиясы әрбір дәлдікпен бұрылған бөліктің цифрлық өлшеу жабдығымен тексерілетінін және пакеттік жазбалардың 10+ жыл бойы сақталуын білдіреді, бұл медициналық құрылғыны қадағалау үшін маңызды.

Бір практикалық құрал – дереккөзді анықтауға арналған қарапайым бақылау тізімі

Роботтық хирургиялық құрылғыларға арналған дәлдікпен бұрылған бөлшектердің көзін бағалау кезінде мынаны сұраңыз:

• Сіздің ең маңызды мүмкіндіктеріңізге төзімділікті талдау.
• CMM немесе лазерлік микрофонмен өлшенген үш кездейсоқ үлгі бөлігі.
• Лот нөмірі мен химиялық құрамын көрсететін материал сертификаты.
• Процесс мүмкіндігі (Cpk) – диаметрі мен концентрлік үшін Cpk ≥1,33 қауіпсіз шек болып табылады.

Туоюань төртеуін стандартты түрде қамтамасыз етеді.

Кішкентай бөлшектер, хирургияға арналған үлкен секіріс

Кішірек, ақылды роботты хирургиялық құралдарға деген тенденция тоқтаусыз. Бірақ ол бар конструкцияларды жай ғана кішірейту арқылы жүзеге аспайды. Ол талап етедідәлдікпен бұрылған бөлшектермикроөлшемді, макро-дәл және көлемі бойынша дәйекті түрде өндірілген. Сатып алу менеджерлері үшін ең жақсы стратегия CNC токарлық тәжірибесі дәлелденген металл өңдеуші компаниямен серіктестік, толық өндіріс тізбегі және ешнәрсе кездейсоқ қалдырмайтын сапа жүйесі.

Ең қиын микрокомпонент сызбаңызды мына мекенжайға жіберіңізТуоюаньтехникалық-экономикалық сараптама және үлгіні іске қосу үшін. Төзімділіктерді көрсету үшін жоғарыдағы параметр кестесін пайдаланыңыз және процесс мүмкіндігі туралы есепті сұраңыз. Дұрыс бұралған бөлшектерді жеткізуші әзірлеу уақытын екі есе қысқартып, келесі буын хирургиялық құралыңызды шындыққа айналдыра алады.
