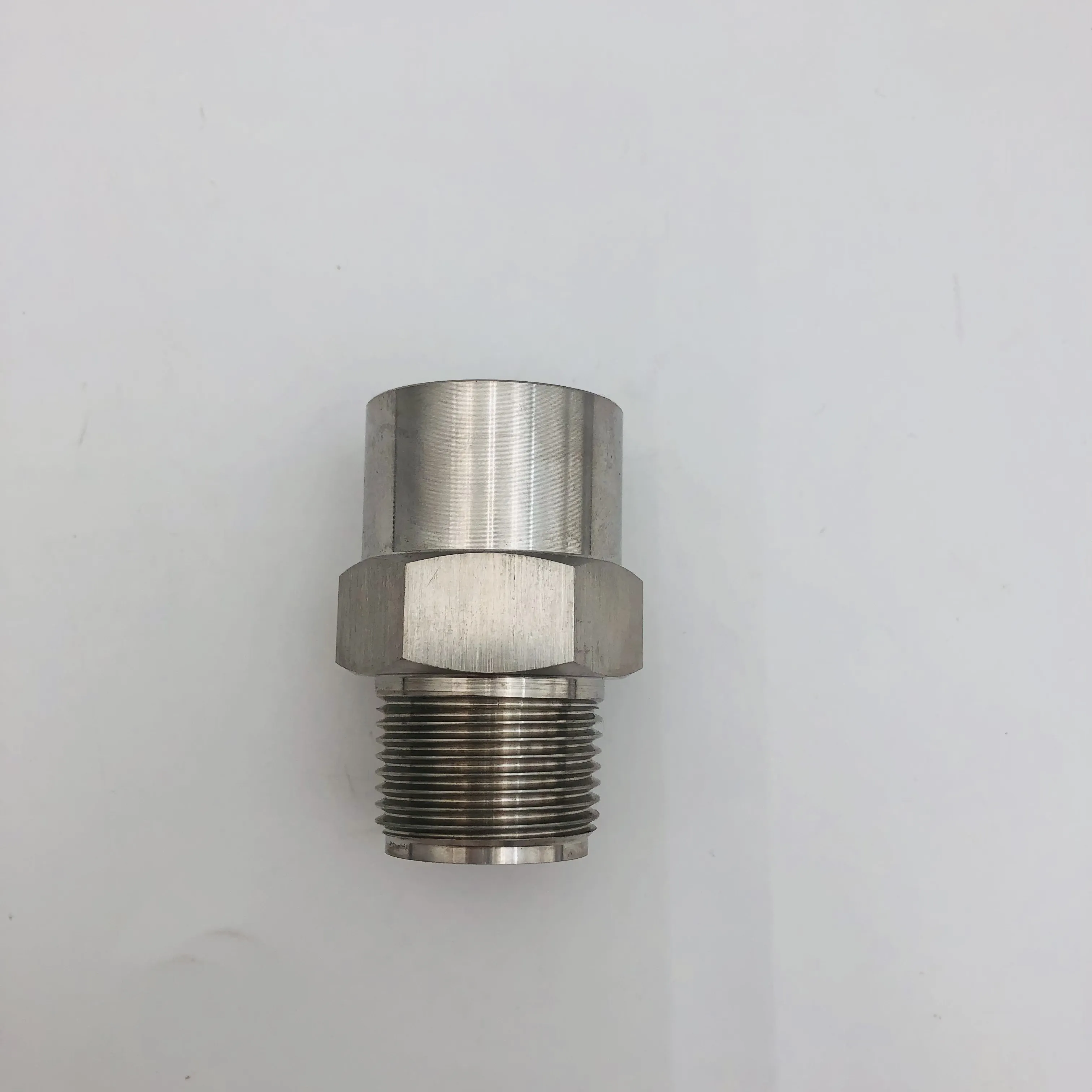

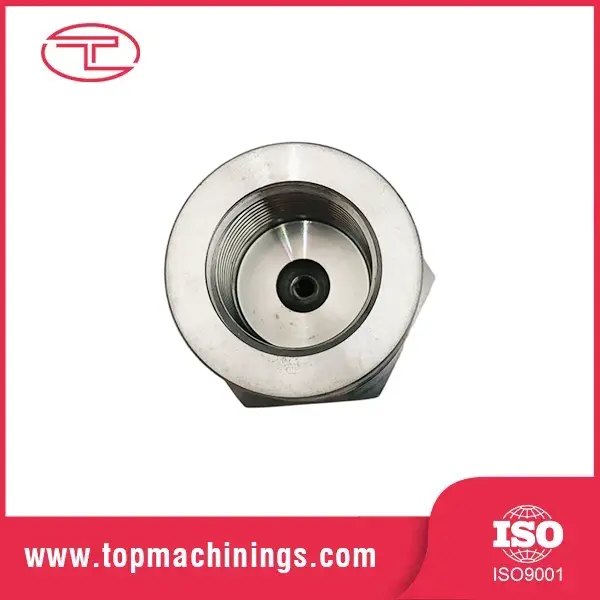

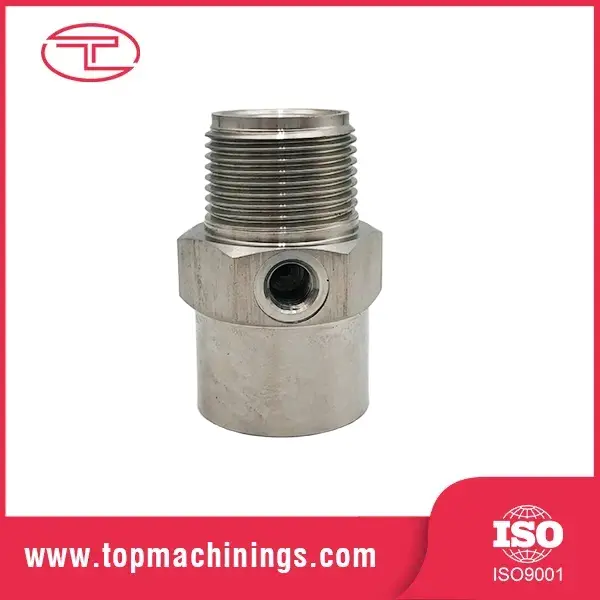

Тот баспайтын болаттан жасалған толық конусты бүріккіш саптамалар

Tuoyuan компаниясы шығарған, тот баспайтын болаттан жасалған толық конустық бүріккіш саптамалар толық дөңгелек бүріккіш үлгісін құрайды. Бірегей ішкі қалақша құрылымы және үлкен тегіс ішкі өтулер әртүрлі ағын жылдамдығы мен жұмыс қысымында орташа және үлкен су тамшыларының біркелкі таралуын қамтамасыз етеді.

Сұрау жіберу

Өнім Сипаттамасы

Tuoyuan тот баспайтын болаттан жасалған толық конусты бүріккіш саптамалары оңтайландырылған ішкі қалақтардың және кедергісіз ағын жолдарының арқасында кең ағын мен қысым диапазонында тұрақты орташа және үлкен тамшыларды жеткізе отырып, бұрыштары 45° пен 108° аралығында болатын толық дөңгелек тұтас конустық бүріккіштерді шығарады.

Стандартты тот баспайтын болаттан өңделген толық конусты тозаңдатқыш саптамалар толық аумақты қамту жұмыстары үшін нақты өлшемдерді ұсынады.

Деректер парағы

Жіп өлшемі	Ағын коды	Саңылау диаметрі. (мм)	Максималды бос өту саңылауының диаметрі (мм)	0,5 бар	0,7 бар	1,5 бар	2 бар	3 бар	4 бар	5 бар	6 бар	7 бар	10 бар	1,5 бар Бұрыш(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

Жұмыс принципі және құрылымы

Тот баспайтын болаттан жасалған толық конустық бүріккіш саптамалар бірегей жобаланған ішкі қалақтардың немесе айналмалы камераның арқасында біркелкі толық шеңберді бүрку үлгісін береді.

Сұйықтықтың айналуы: саптамаға сұйықтық ағып болғаннан кейін, ішкі қалақшалар немесе айналмалы құрамдас бөліктер сұйықтықты жоғары жылдамдықпен айналдыруға мәжбүр етеді.

Араластыру және тозаңдату: Айналмалы сұйықтық саптама камерасының ішінде араласады. Ол саңылаудан шыққан кезде, өткір ығысу күші және кенет қысымның төмендеуі сұйықтықты бірден ұсақ тамшыларға бөледі.

Біркелкі бөлу: Нақты пішінді қалақтар сыртқы жиегінен ортасына дейін бүкіл бүріккіш конусы бойынша дәйекті ағынды қамтуды қамтамасыз етеді.

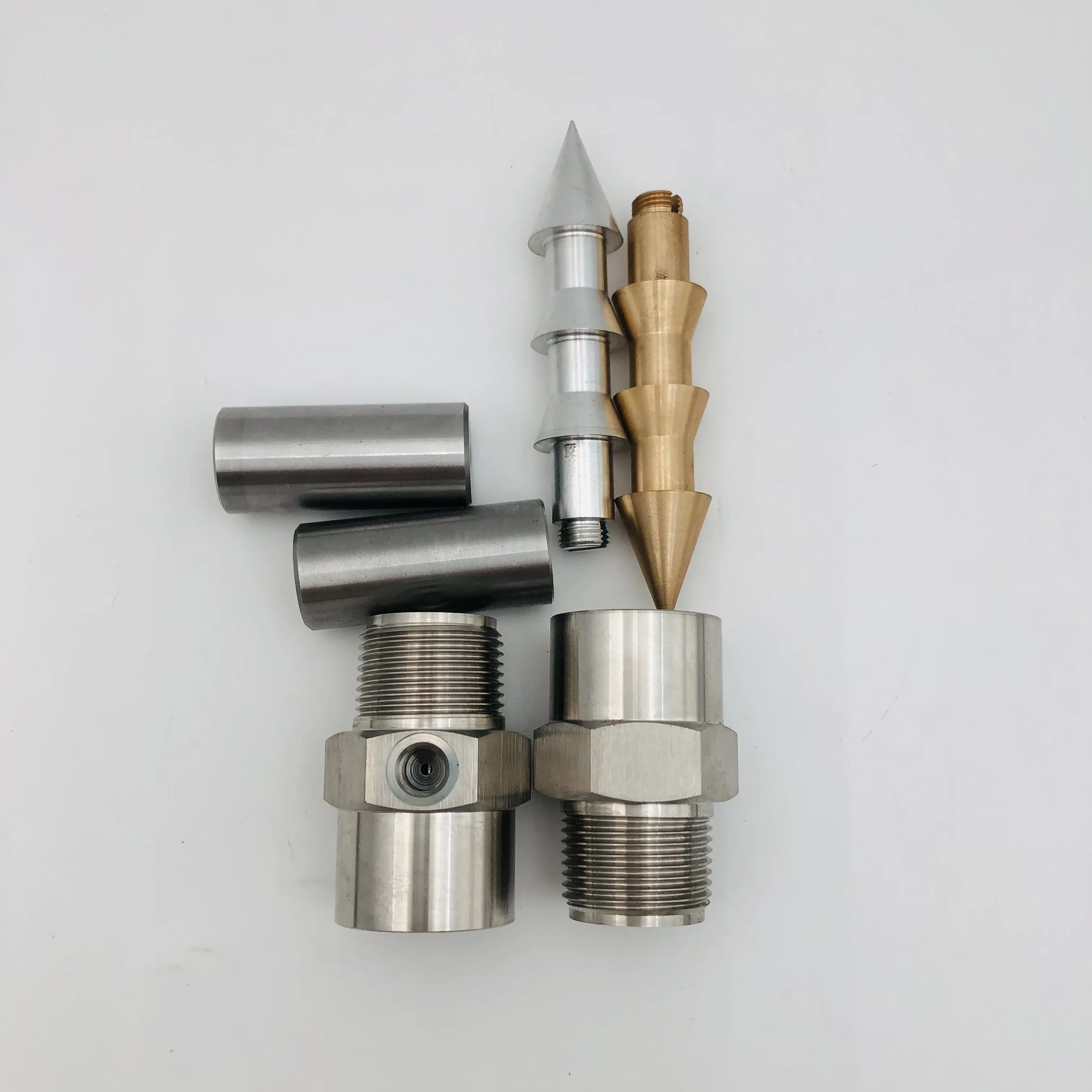

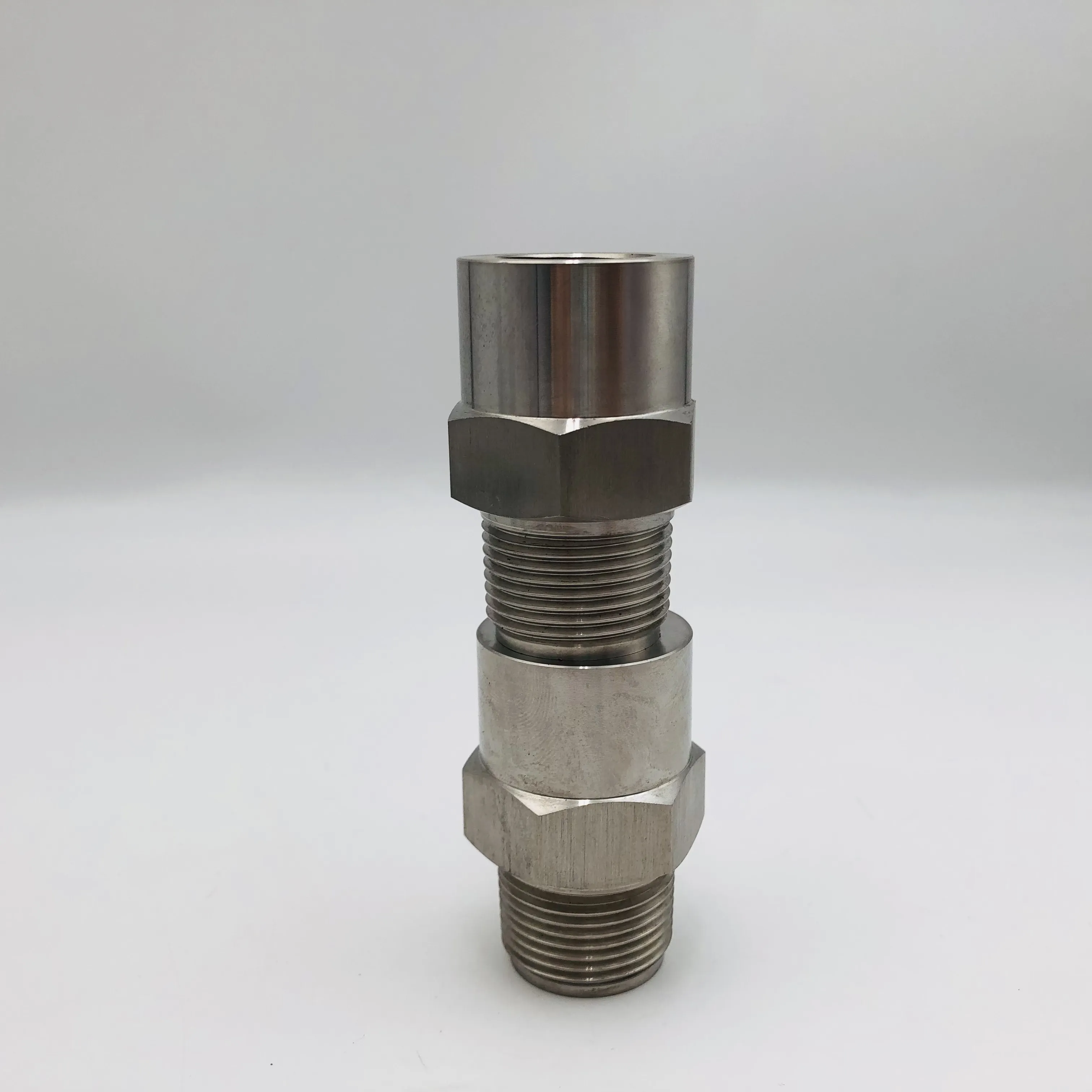

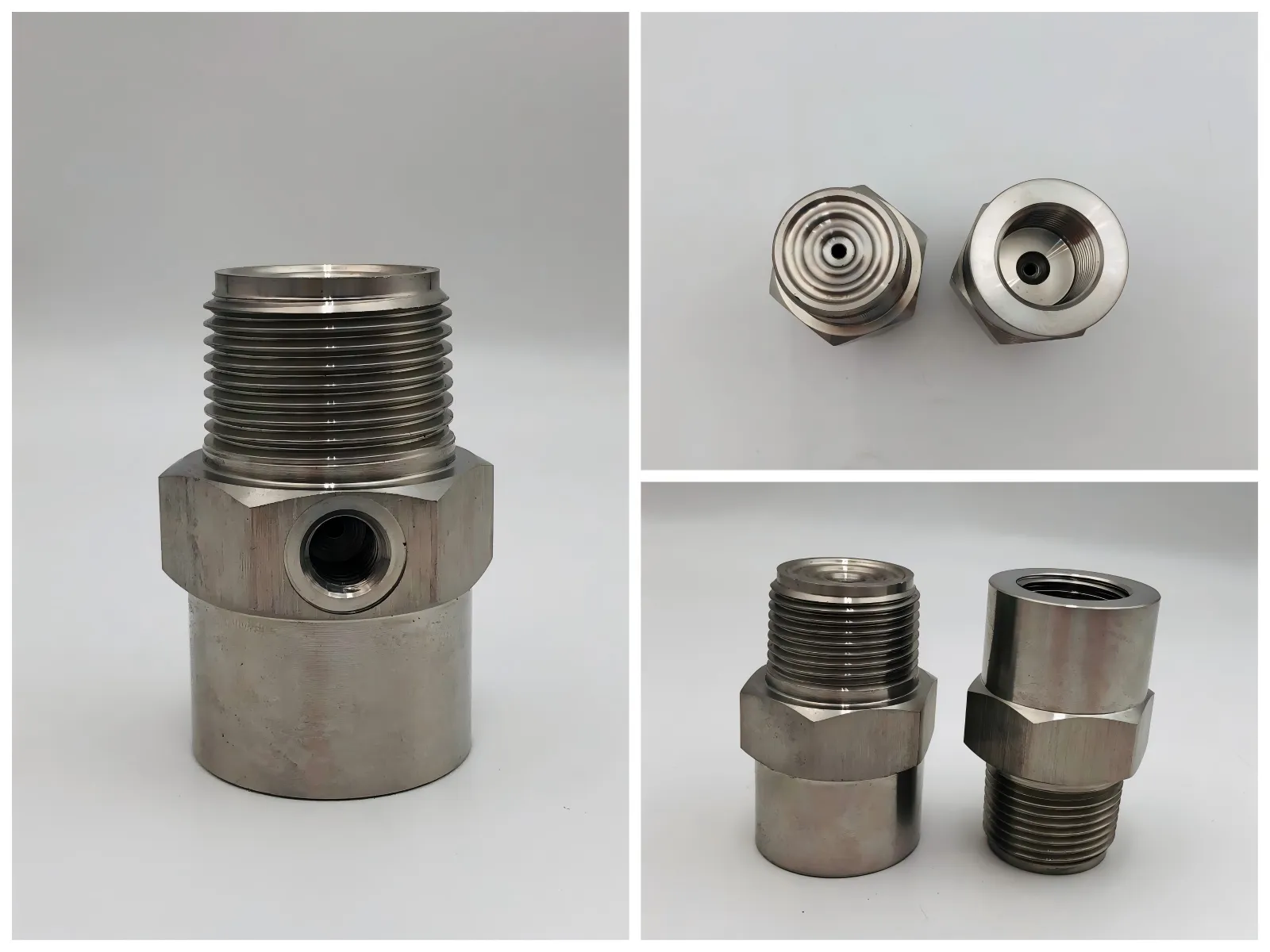

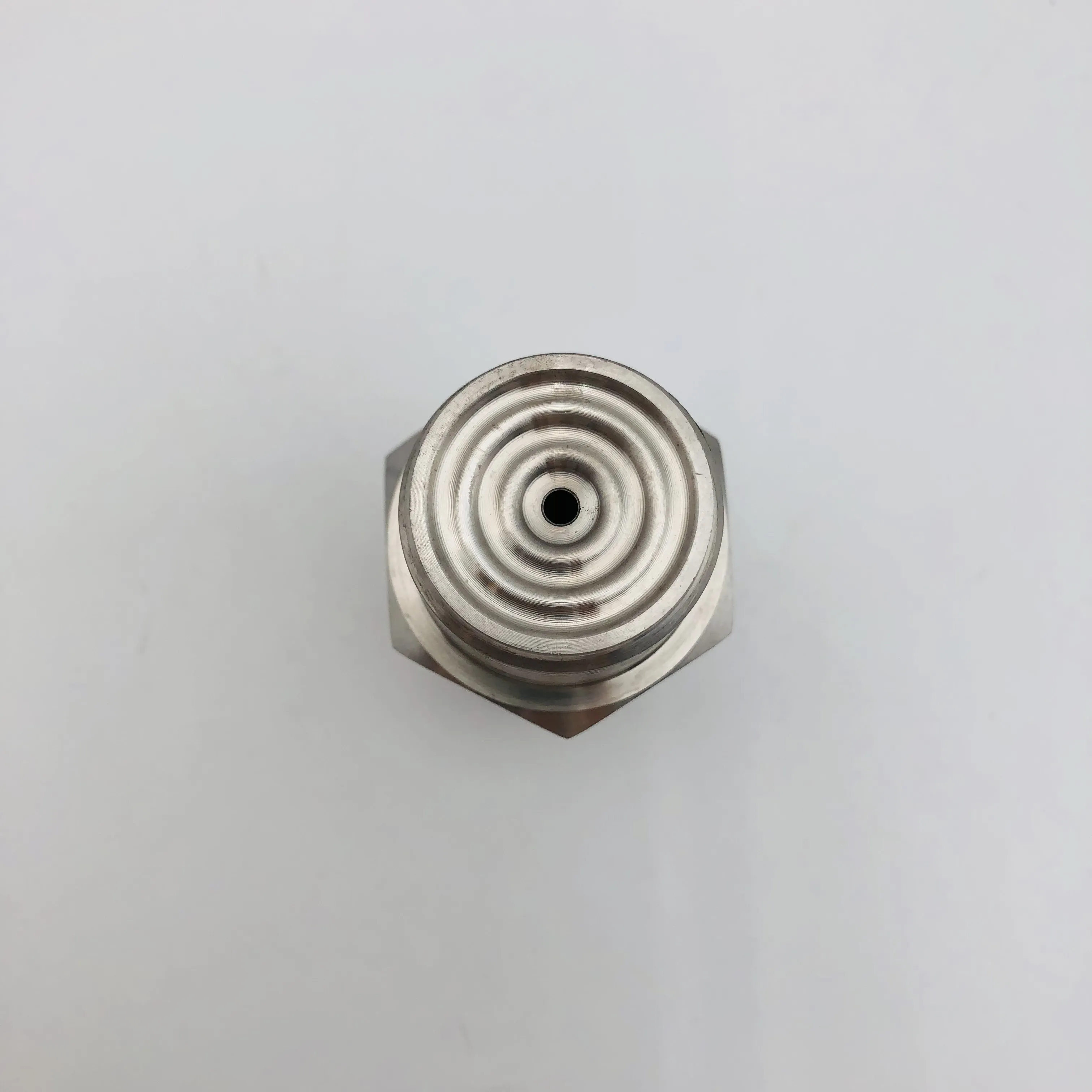

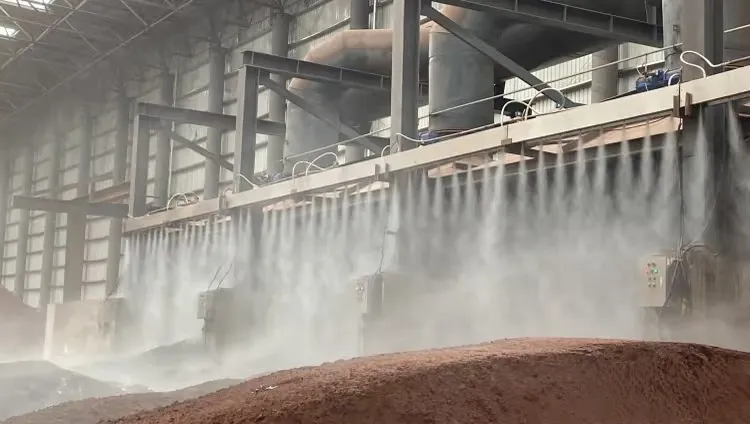

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Тұтынушы мысалдары және нақты сатып алушы шолулары

Жобаның фон

Оңтүстік-Шығыс Азиядағы ірі жергілікті толтырғыш карьері ұсақтау алаңында, конвейерді тасымалдау орындарында, қойма алаңдарында және тиеу жолдарында қатты шаңмен ластануға тап болды. Зауыт бір кездері тұман шаңын басу үшін кәдімгі шойын мен пластик бүріккіш саптамаларды пайдаланған. Бұл ескі саңылаулардың айқын кемшіліктері болды: аралас шөгінді сумен оңай қажалу, құм ұнтағынан жиі ішкі бітелу, біркелкі шашыранды емес, қысқа қызмет ету мерзімі және жиі ауыстыру тоқтатылуы. Сонымен қатар, шамадан тыс қалқымалы шаң жергілікті экологиялық бақылау стандарттарына сәйкес келмеді, бұл күнделікті өндіріске шектеулер әкелді.

Біз ұсынған арнайы шешім

Зауыт тот баспайтын болаттан жасалған SUS304 және SUS316 толық конусты бүріккіш саптамаларды толық алаңды жөндеу үшін қабылдады. Біз бекітілген тұманға қарсы тіректерге, шеберхананың үстіңгі бүріккіштеріне және конвейер таспалы жабық шаңды басатын құбырларға арналған орташа қысымды кең бұрышты толық конус үлгілерін сәйкестендірдік.

Тұтынушыға шолу

"Біз бұрын көптеген арзан бүріккіш саптамаларды сынақтан өткіземіз, олардың көпшілігі бір апта ішінде құм лайымен бітеліп қалады. Бұл тот баспайтын толық конустық саптама біздің ұсатқыштың шығатын бүріккіш жүйемізде тамаша жұмыс істейді. Конус бүріккіш қаптамасы толы, тұман біркелкі, тіпті зауыттық айналымдағы суды пайдаланса да бітеліп қалуы қиын. Техникалық қызмет көрсету жұмыстары аз, күні бойы тұрақты жұмыс істейді. Сатып алуға лайық шаң."

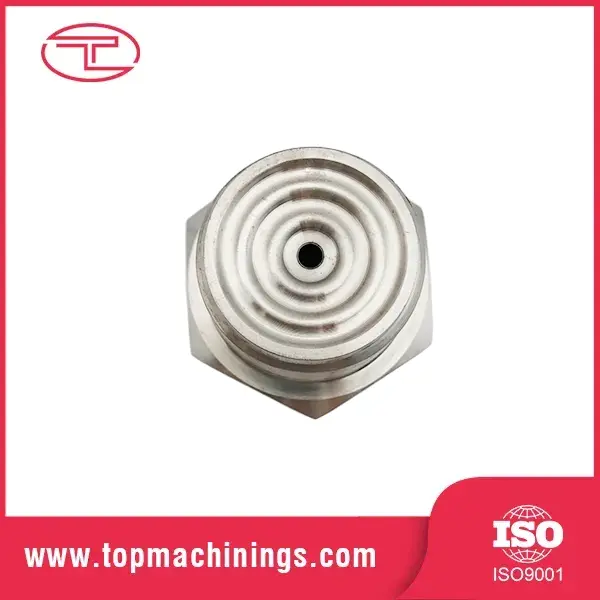

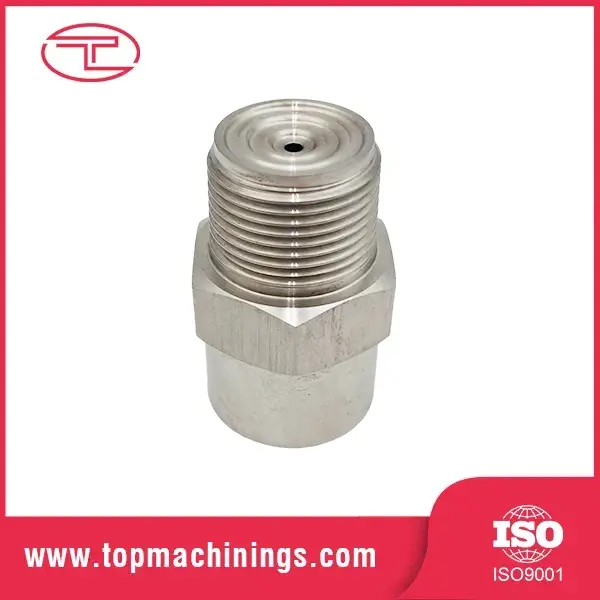

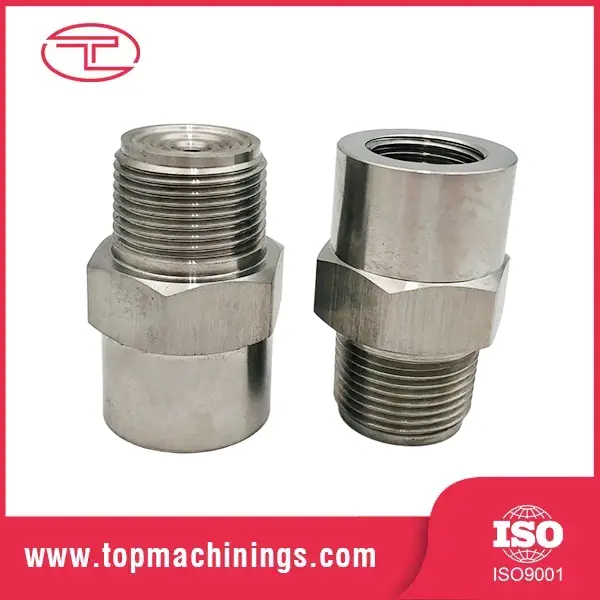

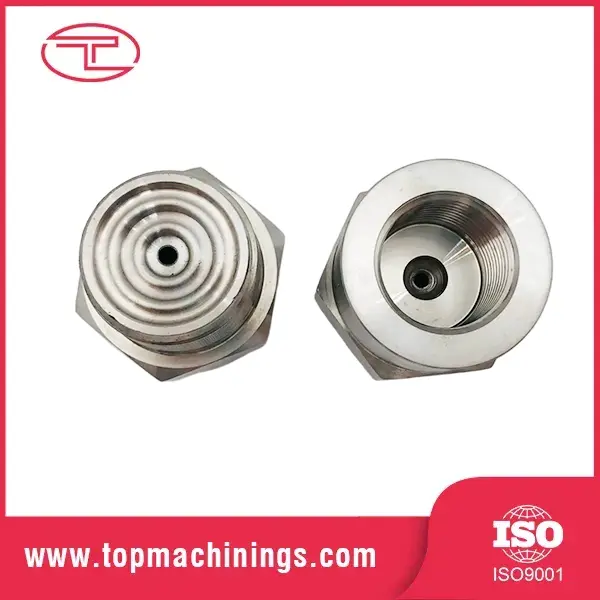

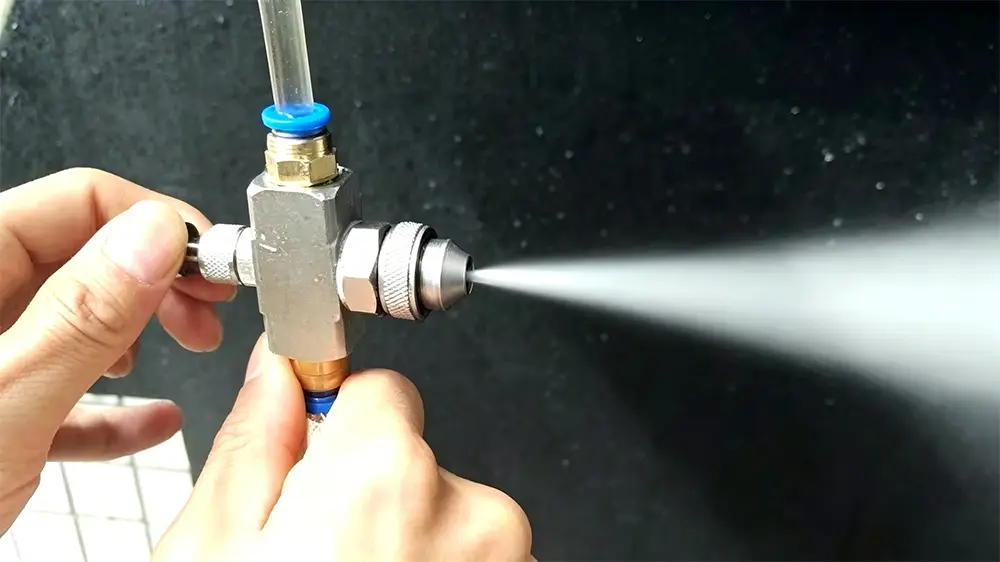

Үлгі дисплей

Өнім параметрі

Өнім атауы	Тот баспайтын болаттан жасалған толық конусты бүріккіш саптамалар
Материалдар	304, 316, 316L, жезден
Ағын жылдамдығы	Бапталған
Бүріккіш бұрыш	Бапталған
Стиль	Жіп өлшемі
BB толық конустық бүріккіш саптамалар	1/8”-2”
HH толық конустық бүріккіш саптамалар	1/8”-2”
GG толық конусты бүріккіш саптамалар	1/8”-3/4”
SJV-B толық конустық бүріккіш саптамалар	1/8”-3/4”

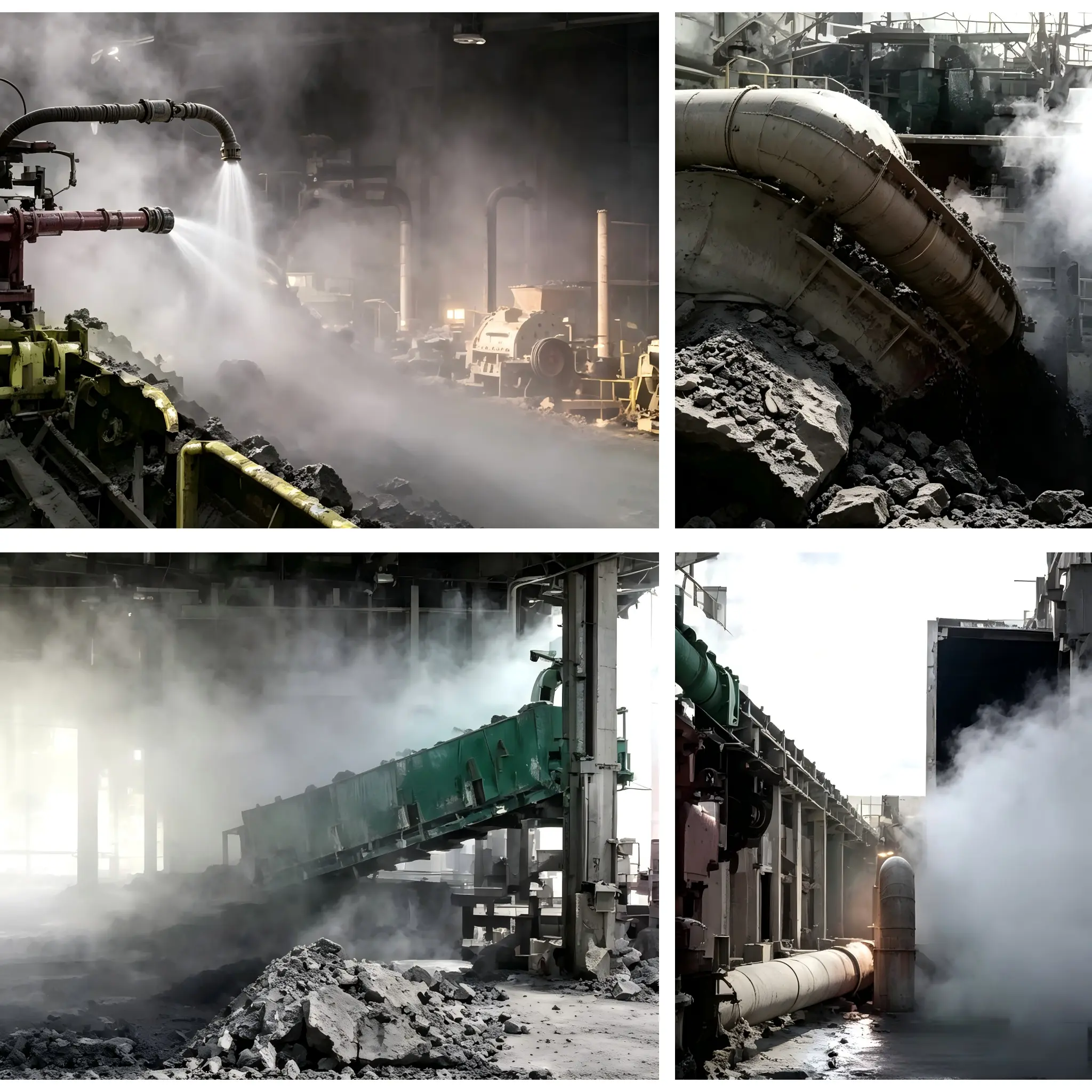

Тот баспайтын болаттан жасалған толық конусты бүріккіш саптамаларды қолдану

1. Құм және қиыршық тас зауыттары механизм-құм өндіру және ұсақтау процесі кезінде қалқымалы шаңның көп мөлшерін тудырады. Тот баспайтын болаттан жасалған толық конустық бүріккіш саптамалар ауаға тығыз, ұсақ су тұманын шашу арқылы шығарындыларды басады. Демек, бұл шаң бөлшектері гравитацияның әсерінен түседі, бұл шаңды көзде жоғары тиімді басуға мүмкіндік береді.

2. Астық және май өңдеу зауыттары материалды түсіру, тасымалдау және тазалау жұмыстары кезінде жанғыш органикалық шаңды оңай жинайды. Атомизация жүйесі материалды тасымалдау нүктелеріне микро-су тұманын дәл шашады. Бұл операция зауыттағы шаңның жарылу қаупін тиімді төмендетеді.

3. Металлургиялық зауыттардағы балқыту және агломерациялау процестері көп мөлшерде улы шаң мен жоғары температуралы түтін газын тудырады. Жоғары қысымды тот баспайтын болаттан жасалған толық конустық бүріккіш саптамалар шеберхана жабдығын тиімді түрде жуады, ыстық пештерді салқындатады және қоршаған ортаның шаңын басады. Біркелкі бөлінген тамшылар газ-сұйықтық жанасу аймағын ұлғайтады, бұл зиянды газдарды бейтараптандыруды айтарлықтай жеделдетеді.

4. Карьерлер ашық жару, тау жыныстарын бұрғылау және агрегатты сүзу жұмыстары кезінде қатты шаңмен ластануға ұшырайды. Тот баспайтын болаттан жасалған толық конустық бүріккіш саптамалар кең таралған шаңды басады, ағынды су көбігін жояды және ыстық шикізатты тез салқындатады. Бұл әмбебап саптама жүйесі кенеттен шыққан жалынды сөндіру үшін жоғары тиімді өрт сөндіру құралы ретінде де қызмет етеді.

Жиі қойылатын сұрақтар

1-сұрақ: Тот баспайтын болаттан жасалған толық конустық бүріккіш саптамаларды нақты не анықтайды және оның бүрку үлгісі қалай көрінеді?

A1: Бұл қатты конустық бүріккіш саптама сұйықтықты жұқа тұманға бөлу үшін ішкі қалақтарды немесе айналмалы камераны пайдаланады.

2-сұрақ: Осы саңылаулардағы тамшылардың мөлшерін анықтайтын негізгі айнымалылар қандай?

A2: Жұмыс қысымы, тесік диаметрі және сұйықтық тұтқырлығы тамшылардың мөлшерін анықтайды. Жоғары қысымдар сұйықтықты саңылау арқылы тезірек итермелейді, бұл майда тозаңдануды қамтамасыз етеді.

3-сұрақ: Тот баспайтын болат және жез. дұрыс материалды қалай таңдауға болады?

A3: Тот баспайтын болат (304/316L) қатты ыстыққа, тозуға және жоғары қысымға төзімді, бұл оны металлургиялық зауыттар үшін салалық стандартқа айналдырады.

Брасс жалпы салқындату немесе өрттен қорғау сияқты шығынды қажет ететін, коррозияға ұшырамайтын қондырғылар үшін тегіс өңдеуді және лайықты өнімділікті ұсынады.
