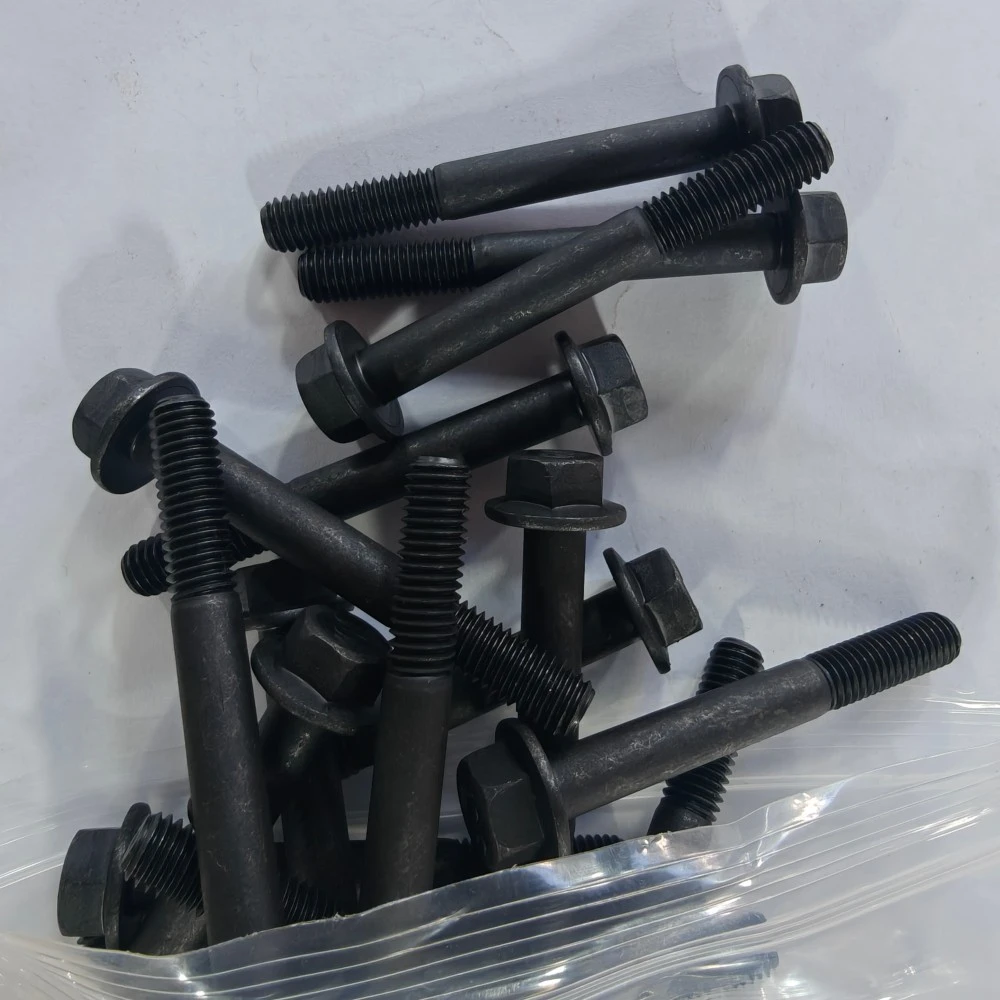

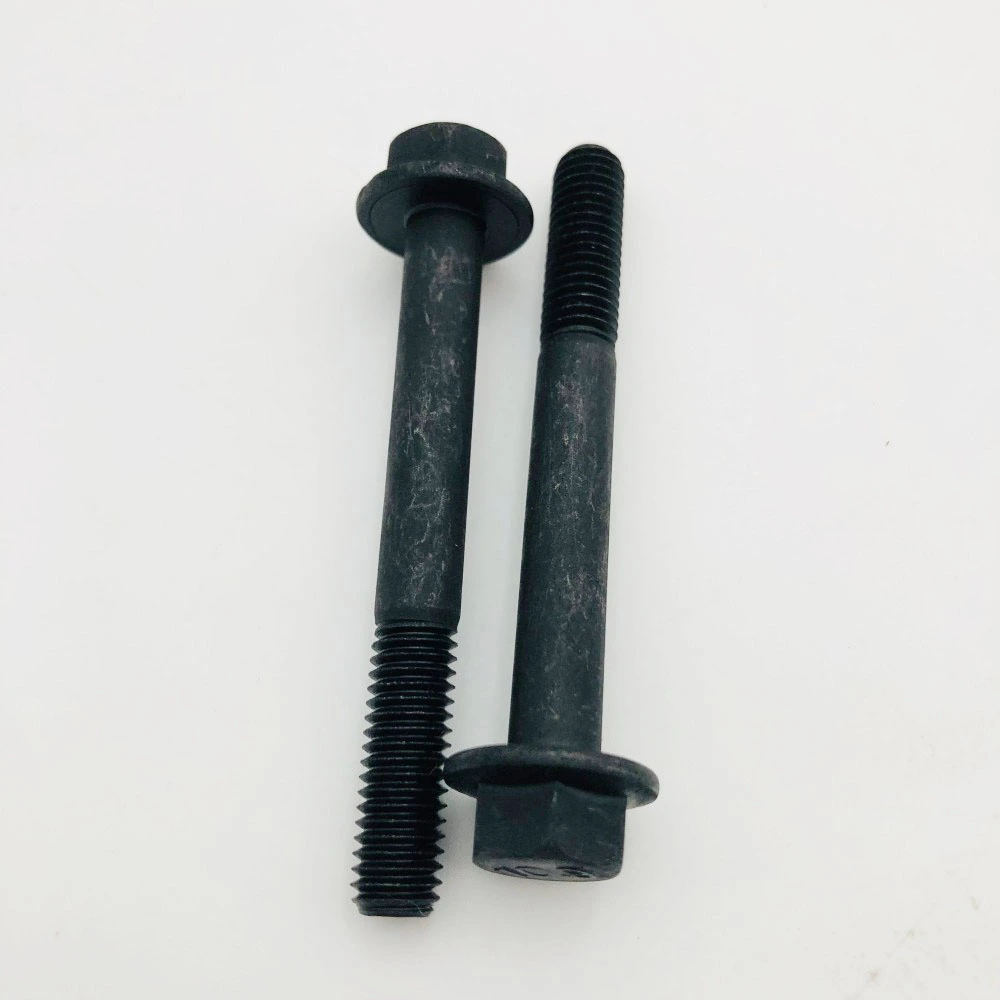

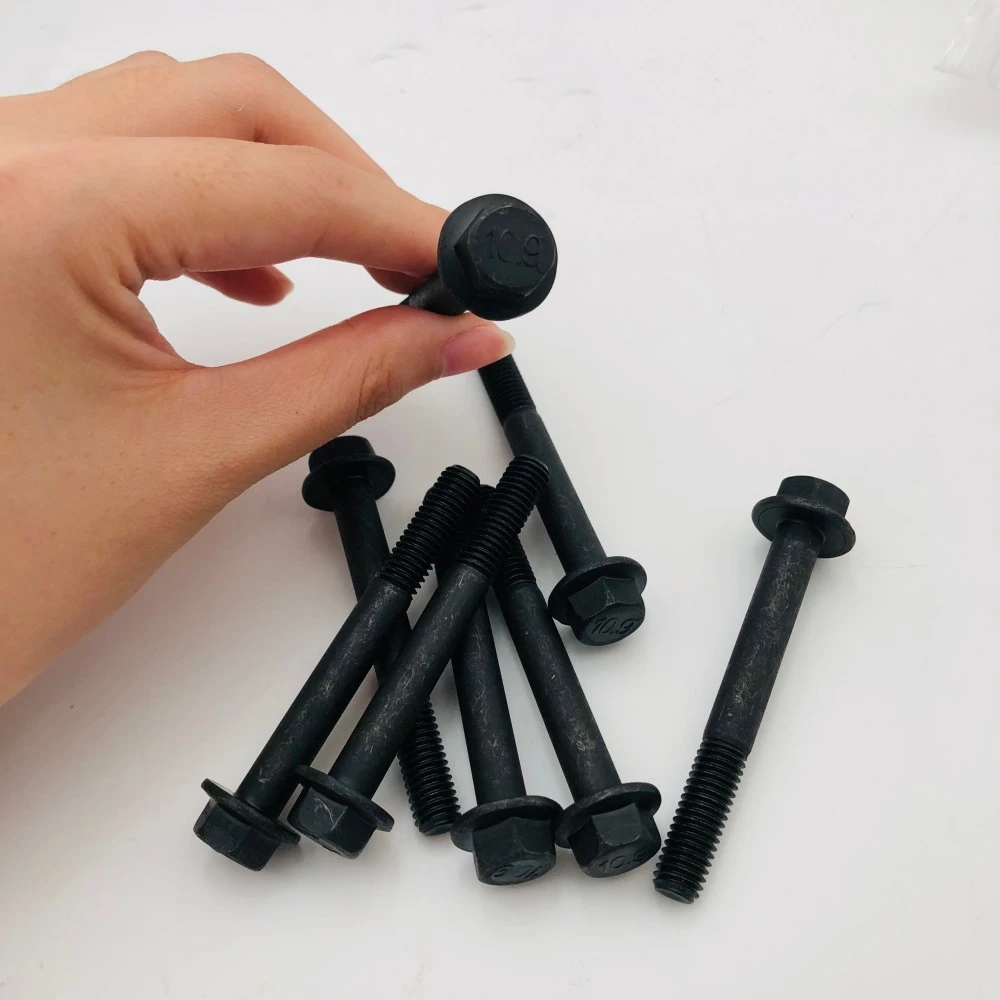

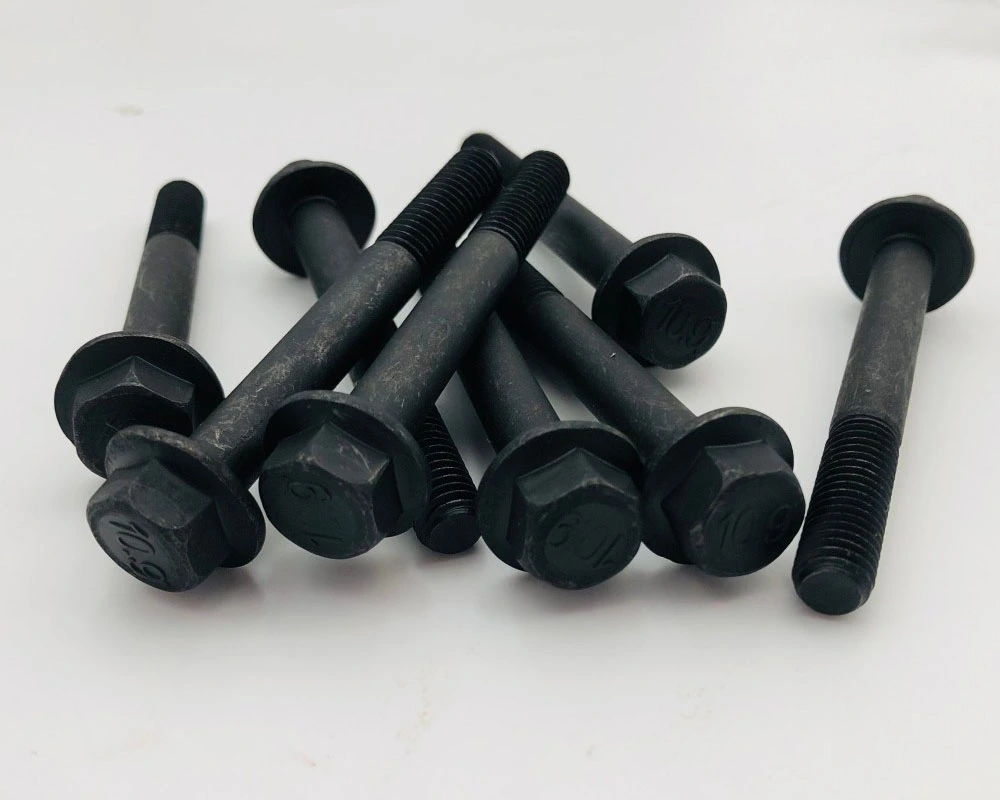

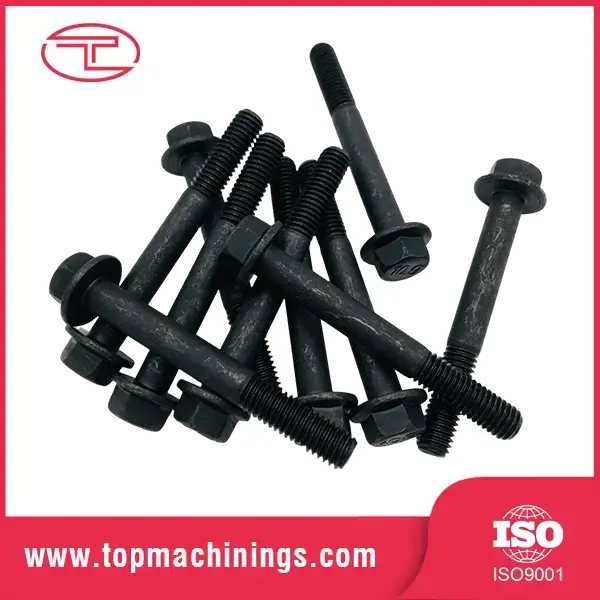

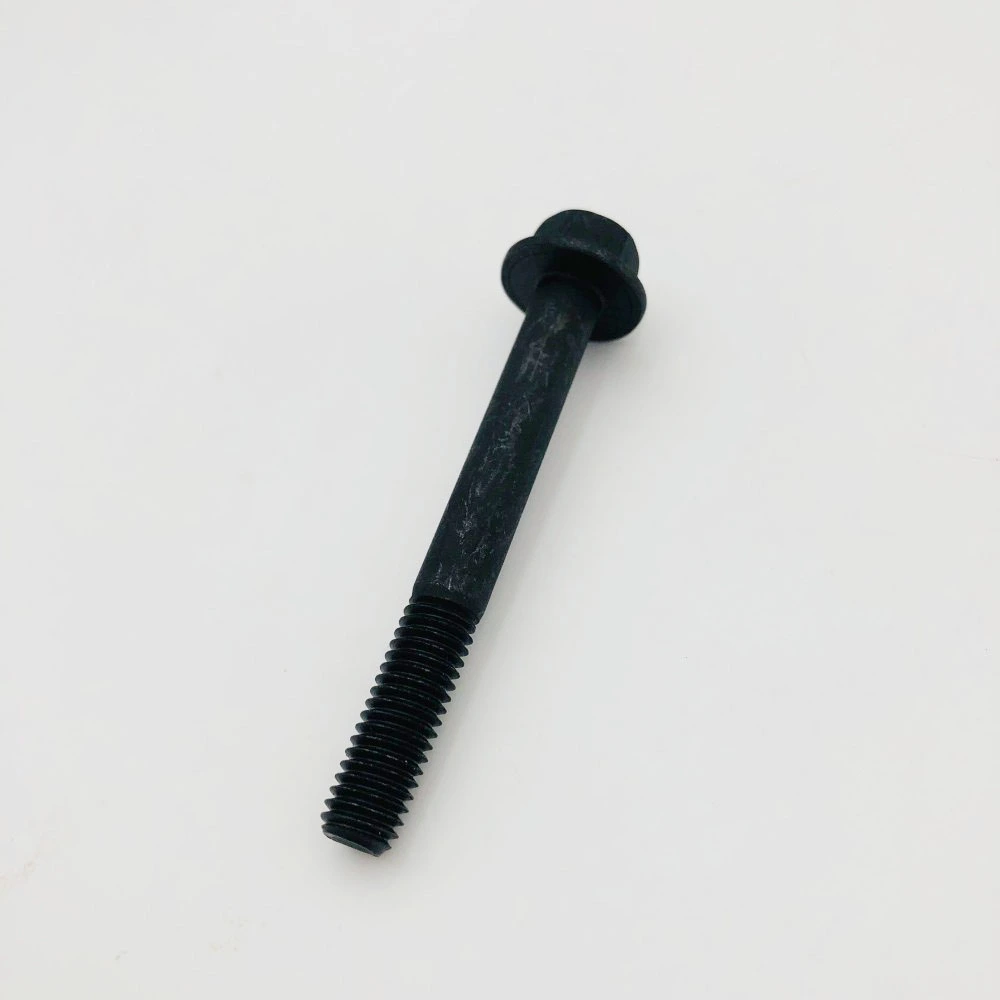

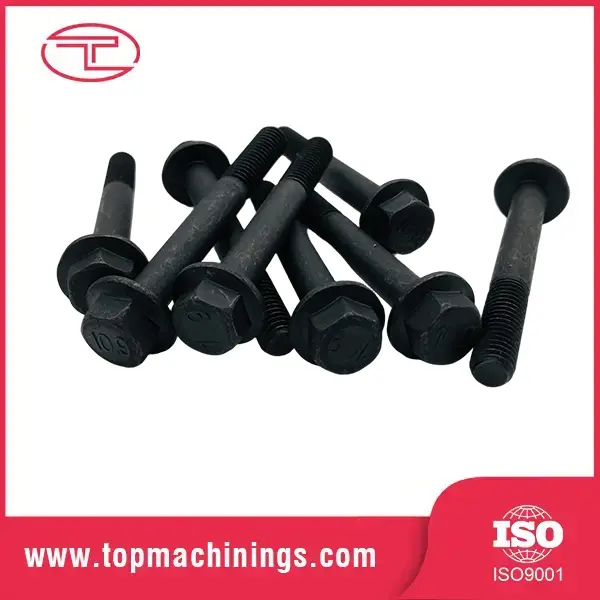

Жоғары беріктігі бар қара оксидті фланецті болттар

Фланецті болт - бұл бөлек шайбаның орнына басының астында кіріктірілген шайба тәрізді фланеці бар болт. Фланец қысқыш жүктемені үлкенірек мойынтірек аймағына таратады, бұл жұмсақ материалдарды ұсақтаусыз жоғары қысқыш күшін білдіреді. Және бұл құрастыру кезінде бос шайбаны өңдеу қажеттілігін жояды. Қара оксид - бұл болтқа жұмсақ коррозияға төзімділікті қоса отырып және жіптің үйкелісін азайта отырып, оның қараңғы қабатын беретін химиялық түрлендіру жабыны.

Неліктен бұл комбинация далада маңызды? Өйткені фланец бірден екі жұмысты орындайды: ол жүктемені таратады және ол қопсытуға қарсы тұрады. Инженерлер фланецті болттарды аз бос бөлшектері бар тазартқыш жинақты қажет еткенде анықтайды - автомобиль шассиі, машина қорғаныстары және құрылымдық қосылымдар.

Өнімнің техникалық сипаттамалары

Бағалар және Бітірулер

8.8-сынып: жалпы жоғары беріктік, 800 МПа созылу — машиналар мен жабдықтар

10.9-сынып: автомобильдік және құрылымдық қолданбалар, 1040 МПа созылу

12.9-дәреже: сыни қосылыстар үшін максималды беріктік, 1220 МПа созылу

Материалдар: 40Cr/SCM440, 35CrMo, 42CrMo (AISI 4140 отбасы), 8,8 сынып үшін 1045

Аяқтаулар: қара оксид (стандартты), мырышпен қаптау, цинк-никель, дакромет, фосфат+май

Жіптер: метрикалық ISO 6g, UNC/UNF, әр суретте толық немесе ішінара жіп

Тісті фланец опциясы: дірілге қарсы тұру үшін бас астындағы тістер түйісетін бетке тістейді

Қара оксидтің аяқталуы косметикалық емес. Ол ішкі ортада болттың коррозияға төзімділігін және біркелкі, кәсіби көрініс беретін жеңіл май қабығын ұстайтын жұқа магнетит қабатын құрайды. Сыртқы немесе коррозиялық қызмет көрсету үшін цинк-никель немесе Dacromet ұсынамыз — біз сіздің ортаңызға байланысты кеңес береміз.

Беріктігі жоғары қара оксидті фланецті болттар Нағыз корпус

Өнеркәсіп: ауыр машина жасау және автомобиль құрастыру

Материал: легирленген болат (10,9/12,9 сынып)

Аяқтау: қара оксид (коррозияға және тозуға төзімділік)

Еуропалық өнеркәсіптік машина жасаушы жоғары діріл және жоғары айналу моменті жағдайында ауыр қозғалтқыш қондырғыларында болттарды босату және бетінің тотығу мәселелеріне тап болды. Олар жіптің дәл қосылуы және жоғары қысқыш күші бар арнайы жоғары берік фланец болттарын қажет етті.

Біз жүкті біркелкі бөлу және бөлек шайбалардың қажеттілігін болдырмау үшін біріктірілген тістелген фланецтері бар арнайы 10,9 сыныпты алтыбұрышты фланецті болттарды шығардық. Жақсартылған коррозияға төзімділік пен тұрақты айналу моменті өнімділігі үшін жоғары сапалы қара оксидті әрлеу қолданылған.

Негізгі мүмкіндіктер мен артықшылықтар

Сынып 8.8-ден 12.9-ға дейін Күшті, сертификатталған Легірленген болаттан жасалған фланецті болттар 8.8, 10.9 немесе 12.9 сыныбына дейін термиялық өңделеді және сөндіріледі, әр партиядағы созылу және қаттылықты тексеру арқылы тексеріледі. Сіз болжам емес, сертификатталған күшке ие боласыз - сыни қосылымдар үшін бұл сертификаттау барлық мәселе болып табылады.

Біріктірілген фланец, азырақ бос бөлшектер Фланец бөлек шайбаны, кесу бөліктерінің санын және құрастыру уақытын ауыстырады. Ауысымына 1000 буын құрастыратын өндірістік желіде әр буынға шайбаны алып тастау нақты минуттарды үнемдейді және «жетпеген шайба» сапа мәселелерінің бүкіл класын жояды.

Дизайн бойынша дірілге төзімділік Кең фланецті мойынтірек аймағы діріл кезінде өздігінен босаңсуға қарсы тұрып, бас астындағы үйкелісті жоғарылатады. Фланецтің астына тістерді қосыңыз және болт бетті бекіткіш шайба сияқты ұстайды - шайбасыз.

Тұрақты момент-кернеу әрекеті Қара оксид плюс басқарылатын майлау болжамды үйкеліс береді, сондықтан айналу моментінің кілттері тұрақты қысқыш жүктемелерін шығарады. Әр түрлі моменттерде «қатты сезінетін» болттар енді болмайды — сіздің QC моментінің ерекшелігі шын мәнінде бір нәрсені білдіреді.

CNC дәлдігі, нақты сапаны бақылау Жіптер толық өлшеумен 6 г төзімділікке дейін оралады немесе кесіледі, ал бастар концентрлі фланецті беттермен қалыптасады немесе өңделеді. 100% оптикалық сұрыптау өлшемдік ақауларды сызыққа жетпей тұрып анықтайды.

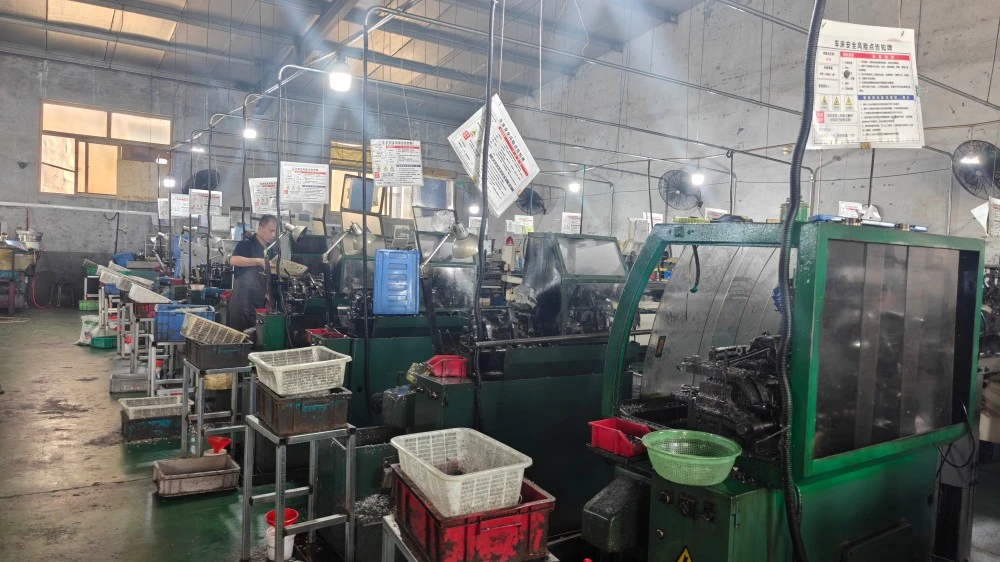

Өндіріс процесі

Фланецті болттар суық тию немесе CNC өңдеу арқылы өңделген легирленген болат жолақ немесе сым ретінде басталады. Фланец басы қалыптасады, содан кейін жіптер 6 г төзімділікке дейін оралады (беріктік үшін) немесе кесіледі (дәлдік үшін). Термиялық өңдеу сөндіргіш және температура мақсатты деңгейге жетеді, содан кейін бетті өңдеу - қара оксид, жабын немесе спецификацияға сәйкес жабын.

Сапаны бақылау: созылу сынағы, қаттылықты сынау, жіпті өлшеу және әрбір партиядағы өлшемді тексеру. Жіп ақаулары, зақымдалған фланецтер және жетіспейтін жабын үшін 100% оптикалық сұрыптау экрандары. Нақты сынақ мәндері бар пакеттік сертификаттар әрбір жөнелтіліммен бірге жүреді.

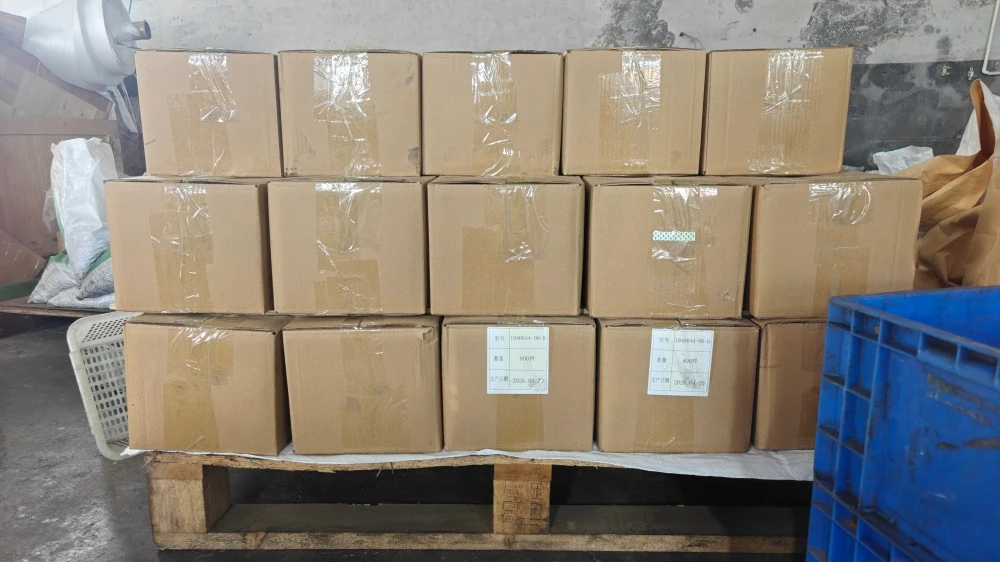

Қаптама және жөнелту

Болттар үйме картондарға, полиэтилен пакеттерге немесе құрастыру қажеттіліктеріңізге сәйкес арнайы жинақтарға оралады, теңіз жүктерін тоттан қорғайды. Шағын тапсырыстар үшін экспресс, Циндао портынан көлемді теңіз жүктері. Құжаттама: Коммерциялық шот-фактура, қаптама парағы, жүкқұжат, тауардың шығарылған жері туралы сертификат, материалды сынау сертификаттары. Жоғары беріктігі бар қара оксидті фланец болттарының бағасы, жаппай тапсырыстар немесе баға ұсыныстары үшін экспорттау тобына хабарласыңыз.

Жиі қойылатын сұрақтар

С: Фланецті болт пен шайбалы кәдімгі болттың айырмашылығы неде?

A: Фланец интегралды — құрастыру кезінде оны жоғалтуға, түсіруге немесе дұрыс емес орналастыруға болмайды және ол әр уақытта тұрақты тірек бетін қамтамасыз етеді. Фланецті болттар әдетте болт-плюс-шайба жинақтарына қарағанда жақсы дірілге төзімділікті ұсынады.

С: Қай сыныпты таңдауым керек?

A: Жалпы машиналар үшін 8,8, автомобиль және құрылымдық үшін 10,9, маңызды жоғары жүктеме қосылыстары үшін 12,9. Егер сіз бізге қосымшаны және қысқыш жүктемені айтсаңыз, біз бағаны көрсетеміз және сынақ сертификатын береміз.

С: Қара оксид сыртқы пайдалану үшін жеткілікті қорғаныс па?

A: Қара оксид ішкі және жұмсақ ылғалды орталарға сәйкес келеді. Сыртқы немесе коррозиялық қызмет көрсету үшін цинк-никельмен қаптауды немесе Dacromet жабынын ұсынамыз. Біз аяқтауды сіздің ортаңызға сәйкестендіреміз.

С: Тісті фланецті болттарды бере аласыз ба?

Ж: Иә — дірілге қарсы максималды өнімділік үшін фланецтің астындағы тістер түйісетін бетке тістейді. Тапсырысыңызда «тісті фланецті» көрсетіңіз.

С: Сынақ сертификаттарын болттармен қамтамасыз етесіз бе?

A: Иә. Әрбір партия материал сертификатымен және созылу және қаттылық мәндерін қамтитын сынақ есебімен жеткізіледі. Үшінші тарап инспекциясы (SGS) сұраныс бойынша қол жетімді.
