Күрделі дәлдікпен бұрылған бөлшектер дегеніміз не және олар құрамдастардың өнімділігін қалай жақсартады?

Күрделі дәлдікпен өңделген бөлшектерталап етілетін өлшемдік дәлдікке, қайталануға, бет сапасына және геометриялық күрделілікке қол жеткізу үшін кеңейтілген токарлық процестер арқылы жасалған инженерлік құрамдас бөліктер. Олар автоматтандыруда, машиналарда, автомобиль жүйелерінде, электроникада, медициналық жабдықтарда, гидравликалық жүйелерде және әдеттегі стандартты құрамдас бөліктер талап етілетін сәйкестікті немесе өнімділікті қамтамасыз етпеуі мүмкін басқа қолданбаларда кеңінен қолданылады. Бұл нұсқаулық олардың құрылымын, өндіріс процесін, материал опцияларын, төзімділіктерін, бетті әрлеуді, тексеру талаптарын, дизайнды қарастыруды және сатып алу тәжірибесін түсіндіреді, инженерлер мен сатып алу топтарына өндіріс тәуекелдерін азайтуға және қолайлы өндірістік шешімді таңдауға көмектеседі.

Мазмұны

1. Күрделі дәлдікпен бұрылған бөлшектер дегеніміз не?
2. Айналмалы бөлшектер кешенін не құрайды?
3. Күрделі дәлдікпен өңделген бөлшектер қалай жасалады?
4. Қандай материалдарды қолдануға болады?
5. Дәлдік пен төзімділік қалай бақыланады?
6. Неліктен беттік әрлеу маңызды?
7. Дәл бұрылған бөлшектер қалай тексеріледі?
8. Инженерлер бұл компоненттерді қалай жобалауы керек?
9. Күрделі дәлдікпен бұралған бөлшектер қайда қолданылады?
10. Сатып алушылар өндірістік серіктестен нені іздеуі керек?
11. Жиі қойылатын сұрақтар
12. Қорытынды

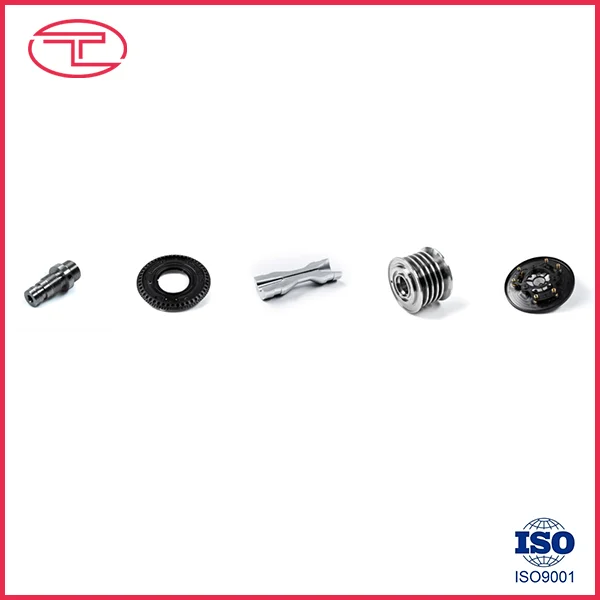

Күрделі дәлдікпен бұрылған бөлшектер дегеніміз не?

Күрделі дәлме-дәл бұралған бөлшектер – дәл цилиндрлік, конустық, бұрандалы, ойық немесе контурлы мүмкіндіктерді жасау үшін кесу құралдары материалды алып тастағанда, негізінен дайындаманы айналдыру арқылы дайындалған тапсырыс бойынша өңделген компоненттер. Қарапайым біліктерден немесе втулкалардан айырмашылығы, күрделі бұрылған компоненттер бір құрамдас бөлікте бірнеше өңдеу операцияларын және күрделі геометрияларды біріктіруі мүмкін.

Типтік ерекшеліктерге бірнеше диаметрлер, ішкі тесіктер, жұқа жіптер, ойықтар, иықтар, конустар, көлденең саңылаулар, ойықтар, фаскалар, радиустар және арнайы профильді беттер жатады. Жетілдірілген CNC токарлық орталықтары бұрғылау, бұрау, фрезерлеу және басқа операциялармен токарлық өңдеуді біріктіре алады, бұл бірнеше мүмкіндіктерді аз орнатумен жасауға мүмкіндік береді.

Сатып алушылар үшін күрделі дәлдікпен бұрылған құрамдас бөліктің мәні жай ғана шағын өлшемді төзімділік емес. Нақты мақсат - бөлшек үлкенірек механикалық жүйеге жиналған кезде тұрақты өнімділік. Өлшемдік дәлдік, концентрлік, беттің күйі, материалдың қасиеттері және қайталануы барлығы бірге жұмыс істеуі керек.

Практикалық өндірісте қол жеткізуге болатын төзімділіктер материалға, геометрияға, станоктың жағдайына, құрал-сайманға, жұмысты ұстауға, технологиялық процестің тұрақтылығына және тексеру әдісіне байланысты. Жарияланған өңдеу сілтемелері әдетте ±0,05 мм айналасындағы жалпы CNC бұрылысын көрсетеді, ал процесс тиісті түрде жасалған кезде таңдалған мүмкіндіктерде ±0,01 мм немесе одан төменірек қатаң рұқсаттар мүмкін болуы мүмкін. :contentReference[oaicite:0]{index=0}

Айналмалы бөлшектер кешенін не құрайды?

Компоненттің геометриясы немесе функционалдық талаптары кәдімгі токарлық өңдеуге қарағанда жоғары технологиялық бақылауды қажет еткенде техникалық күрделі болады. Күрделілік мүмкіндіктер санына, олардың бір-бірімен қатынасына немесе өндіріс барысында дәлдікті сақтау қиындығынан туындауы мүмкін.

Сондықтан күрделілікті функционалдық тұрғыдан бағалау керек. Көптеген көрінетін мүмкіндіктері бар бөлікті жасау міндетті түрде қиын емес, ал салыстырмалы түрде кішігірім құрамдас бөлікте сыни саңылау, тығыз ағынды талап немесе қиын материал болса, жоғары талап етілуі мүмкін.

Күрделі дәлдікпен өңделген бөлшектер қалай жасалады?

Сенімді өндіріс процесі машина кесуді бастамас бұрын басталады. Инженерлік шолу, материалды тексеру, процесті жоспарлау, құрал-саймандарды таңдау, өңдеу, тексеру және әрлеу түпкілікті нәтижеге ықпал етеді.

Инженерлік және сызбаға шолу

Өндіріс тобы алдымен техникалық сызбаны, 3D моделін, материалдың сипаттамасын, төзімділік талаптарын, жіптерді, бетті өңдеуді, термиялық өңдеуді және басқа да арнайы нұсқауларды зерттейді.

Бұл кезең өндірістің басталуына дейін ықтимал өндірістік проблемаларды анықтай алады. Мысалы, жұмыс істемейтін беттердегі қажетсіз қатаң рұқсаттар құрамдастың нақты функциясын жақсартпай өңдеу және тексеру талаптарын қосуы мүмкін.

Материалды дайындау

Бекітілген спецификацияға сәйкес штангалық қор немесе басқа шикізат таңдалады. Бақылау маңызды болып табылатын қолданбалар үшін материалдық сертификаттар қажет болуы мүмкін.

CNC токарлық өңдеу

CNC арқылы басқарылатын құралдар қаптау, өрескел өңдеу, әрлеу, бұрғылау, бұрау, ойық алу және фаскаларды кесу сияқты операцияларды орындаған кезде дайындама сенімді ұсталады. Құрамдас бөлікке қосымша фрезерлеу немесе бұрғылау мүмкіндіктері қажет болғанда, ток күші бар құрал-сайманды немесе фрезерлік жабдықты пайдалануға болады.

Екіншілік операциялар

Кейбір компоненттер бұрылыстан кейін қосымша операцияларды қажет етеді. Сызбаға байланысты олар тегістеуді, жылтыратуды, термиялық өңдеуді, қылшықтарды тазартуды, қаптауды, анодтауды, пассивацияны немесе басқа бетті өңдеуді қамтуы мүмкін.

Тексеру және қорытынды тексеру

Сыни өлшемдер сызба бойынша тексеріледі. Жоба талаптарына байланысты өндірушілер микрометрлерді, калибрлерді, оптикалық өлшеу жабдығын, CMM жүйелерін немесе басқа дәлдіктегі тексеру құралдарын пайдалана алады.

Өндіріс реті маңызды, себебі әрбір қосымша орнату теңестіруді өзгерту мүмкіндігін енгізе алады. Заманауи диірменді айналдыру жабдығы кейбір күрделі құрамдас бөліктерге арналған орнатулар санын азайтады, сондықтан ықтимал қайта орналастыру қателерін азайтады. :contentReference[oaicite:1]{index=1}

Қандай материалдарды қолдануға болады?

Материалды таңдау кесу әрекетіне, құралдың тозуына, жылу түзілуіне, өлшемдік тұрақтылыққа, коррозияға төзімділікке, салмаққа, беріктікке және қолданудың соңғы өнімділігіне тікелей әсер етеді.

• Тот баспайтын болат:Коррозияға төзімділік пен механикалық төзімділікті қажет ететін қолданбалар үшін қолайлы.
• Көміртекті болат:Жалпы механикалық құрамдас бөліктерге, біліктерге, түйреуіштерге және өнеркәсіптік жабдыққа ортақ.
• Легирленген болат:Жоғары беріктік, тозуға төзімділік немесе термиялық өңдеу мүмкіндігі қажет болған жағдайда пайдалы.
• Алюминий:Жеңіл және өңделетіндіктен, оны салмаққа сезімтал жинақтар үшін қолайлы етеді.

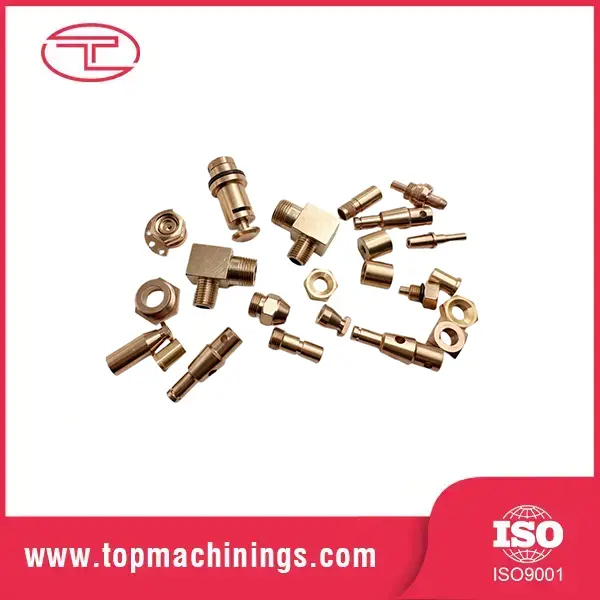

• Жез:Жиі фитингтер, қосқыштар, электр компоненттері және жақсы өңдеуді қажет ететін қолданбалар үшін таңдалады.
• Мыс:Электр немесе жылу өткізгіштік маңызды болған кезде қолданылады.
• Инженерлік пластиктер:POM, PEEK, PTFE және нейлон сияқты материалдарды арнайы жеңіл, төмен үйкеліс немесе химиялық төзімді қолданбалар үшін бұруға болады.

Материалды ешқашан өңдеу ыңғайлылығына қарай таңдауға болмайды. Инженерлер жұмыс температурасын, жүктемені, коррозияға ұшырауын, тозуды, химиялық үйлесімділікті, электрлік талаптарды және түйісетін компоненттердің сипаттамаларын ескеруі керек.

Дәлдік пен төзімділік қалай бақыланады?

Дәлдік машина мүмкіндіктерінің, құрал-саймандардың, бағдарламалаудың, жұмысты ұстаудың, материалдың тұрақтылығының, қоршаған орта жағдайларының және тексерудің өзара әрекеттесуі арқылы бақыланады.

Жалпы бақыланатын сипаттамаларға мыналар жатады:

• Сыртқы диаметрі және ішкі диаметрі
• Бөлшек ұзындығы
• Дөңгелектік
• Цилиндрлік
• Концентрлік немесе ағып кету
• Жіп өлшемдері
• Шұңқырдың орналасуы
• Функционалдық беттер арасындағы геометриялық байланыстар

Мысалы, білік мойынтірек орны үшін басқарылатын диаметрді қажет етуі мүмкін, ал оның жұмыс істемейтін сыртқы беті азырақ шектеуші төзімділікті пайдалана алады. Бұл тәсіл өндірістік ресурстарға жинақтау мен өнімділікке нақты әсер ететін өлшемдерге назар аударуға мүмкіндік береді.

Өңдеу өнеркәсібінің анықтамалары төзімділік мүмкіндігі бір әмбебап сан емес, геометрия мен процесс шарттарына тәуелді екенін атап көрсетеді. :contentReference[oaicite:2]{index=2}

Неліктен беттік әрлеу маңызды?

Беткейлік әрлеу сыртқы көрініс талабынан артық. Ол үйкеліске, тозуға, тығыздауға, мойынтіректердің жанасуына, сырғанау мінез-құлқына, коррозиядан қорғауға және құрастыру өнімділігіне әсер етуі мүмкін.

Айналмалы құрамдас бөліктерге қойылатын жалпы бетті өңдеу талаптары көптеген жалпы өңделген беттер үшін шамамен Ra 3,2 мкм, тегіс функционалды беттер үшін Ra 1,6 мкм және таңдалған дәлдіктегі қолданбалар үшін Ra 0,8 мкм немесе одан төмен болуын қамтиды. Неғұрлым талап етілетін әрлеу тек қана айналдыруды емес, тегістеуді немесе жылтыратуды қажет етуі мүмкін. :contentReference[oaicite:3]{index=3}

Осы себепті инженерлер қай беттердің шын мәнінде жұмыс істейтінін анықтауы керек. Мойынтірек журналы, тығыздағыш беті немесе жылжымалы интерфейс сыртқы тазарту бетінен басқа әрлеуді қажет етуі мүмкін.

• Функционалды беттер:Жұмыс шарттарына сәйкес қажетті аяқтауды көрсетіңіз.
• Тығыздау беттері:Кедір-бұдырды да, бетінің ақауларын да ескеріңіз.
• Жылжымалы беттер:Үйкеліс пен тозуды ескеріңіз.
• Косметикалық беттер:Сыртқы көріністі функционалдық талаптардан бөлек анықтаңыз.

Дәл бұрылған бөлшектер қалай тексеріледі?

Тексеру тікелей инженерлік сызбаға қосылуы керек. Әрбір мүмкін сипаттаманы бір әдіспен өлшеу әрқашан қажет емес; тексеру жоспары маңызды өлшемдерге және функционалдық талаптарға назар аударуы керек.

Сапаны бақылаудың кешенді процесі мыналарды қамтуы мүмкін:

1. Кіріс материалдарын тексерукөрсетілген материалды растау үшін.
2. Бірінші бөлікті тексерутолық ауқымды өндіріс алдында өндіріс процесін тексеру.
3. Процесті өлшеуөндіру кезінде өлшемдік ауытқуды анықтау.
4. Соңғы өлшемді тексерусызба талаптарына қарсы.
5. Беттік әрлеуді тексерутағайындалған функционалдық аймақтар үшін.
6. Жіпті тексерусәйкес калибрлерді немесе өлшеу құралдарын пайдалану.
7. Құжаттаматұтынушы талап еткен кезде өлшемдік есептер сияқты.

Жоғары талап етілетін бөлшектер үшін координаттарды өлшейтін машина немесе оптикалық өлшеу жүйесі толық өлшемді тексеруді қамтамасыз ете алады. Тексеру есептері мен бірінші мақаланың құжаттамасы да сатып алу және инженерлік топтарға өндіріс үйлесімділігін орнатуға көмектеседі.

Инженерлер бұл компоненттерді қалай жобалауы керек?

Жақсы дизайн - бұл функцияны бұзбай, өнімділікті жақсартудың ең тиімді әдістерінің бірі.

• Критикалық өлшемдер мен функционалды беттерді анық анықтаңыз.
• Әрбір өлшемге өте қатаң рұқсаттарды қолданудан аулақ болыңыз.
• Қолданылатын кезде стандартты жіп сипаттамаларын пайдаланыңыз.
• Құрал-сайманға қол жеткізу қажет болса, сәйкес радиустар мен фаскаларды қамтамасыз етіңіз.
• Қабырғасының қалыңдығын және деформация мүмкіндігін қарастырыңыз.
• Бетінің кедір-бұдырлығын тек функционалдық мақсатқа қызмет ететін жерде ғана көрсетіңіз.
• Материалдық деңгейлерді нақты анықтаңыз.
• Термиялық өңдеу және беттік өңдеу талаптарын анықтау.
• Қол жетімді болған кезде толық 2D сызбалары мен дәл 3D үлгілерін қамтамасыз етіңіз.

Практикалық қағидалардың бірі - максималды теориялық дәлдікке емес, функцияның айналасында жобалау. Өндірістік анықтамалар қажетсіз қатаң рұқсаттардың өңдеу уақытын, тексеру талаптарын және өндіріс күрделілігін арттыруы мүмкін екенін үнемі атап өтеді. :contentReference[oaicite:4]{index=4}

Күрделі дәлдікпен бұралған бөлшектер қайда қолданылады?

Токарлық айналу және цилиндрлік геометриялар үшін әсіресе қолайлы болғандықтан, дәлдікпен бұралған компоненттер көптеген өнеркәсіптік жүйелерде пайда болады.

Сатып алушылар өндірістік серіктестен нені іздеуі керек?

Күрделі дәлдіктегі құрамдас бөліктерге жеткізушіні таңдау бірлік бағасын салыстырудан көп нәрсені талап етеді. Өндіруші техникалық талаптарды түсініп, сол талаптарға жауап беретін құрамдастарды қайта-қайта шығара алатынын көрсетуі керек.

Маңызды бағалау нүктелеріне мыналар жатады:

1. Өңдеу мүмкіндігі:Жабдықтың құрамдас геометрияға сәйкес келетініне көз жеткізіңіз.
2. Материалдық тәжірибе:Жеткізушіден көрсетілген материалды жүйелі түрде өңдейтінін сұраңыз.
3. Сапаны бақылау:Тексеру жабдығын, процедураларды және құжаттаманы қарап шығыңыз.
4. Инженерлік қолдау:Өндіріс алдында өнім беруші өндіріске қатысты мәселелерді анықтай алатынын анықтаңыз.
5. Өндіріс консистенциясы:Өндірістің үлкен жұмысы кезінде өлшемдік вариация қалай бақыланатынын сұраңыз.
6. Аяқтау мүмкіндігі:Қажетті қайталама емдеуді сенімді түрде үйлестіруге болатынын растаңыз.
7. Байланыс:Техникалық сұрақтардың тез және дәл шешілуіне көз жеткізіңіз.
8. Бақылау мүмкіндігі:Қажетті қолданбалар үшін материал мен өндіріс жазбаларына қойылатын талаптарды белгілеңіз.

Qingdao Tuoyuan Metal Products Co., Ltd компаниясы өлшемді бақылау, егжей-тегжейлі сызбалар, материалды таңдау және қайталанатын өндіріс маңызды болып табылатын теңшелген металл компоненттерін қажет ететін тұтынушыларға қолдау көрсете алады. Сатып алу топтары үшін толық техникалық сызбаны ұсыну және маңызды талаптарды нақты анықтау техникалық бағалау мен баға белгілеудің тиімді бастау нүктесі болып табылады.

Жиі қойылатын сұрақтар

Стандартты бұрылған бөлік пен күрделі дәлдікпен бұралған бөліктің айырмашылығы неде?

Стандартты бұрылған бөлік әдетте салыстырмалы түрде қарапайым цилиндрлік геометрияға және әдеттегі өлшемдік талаптарға ие. Күрделі дәлдікпен бұралған бөлік бірнеше диаметрлерді, ішкі мүмкіндіктерді, жіптерді, ойықтарды, көлденең саңылауларды, тығыз рұқсаттарды, бақыланатын ағып кетуді және бір құрамдастағы арнайы бетті өңдеуді біріктіруі мүмкін.

Күрделі дәлдікпен бұрылған бөлшектер қаншалықты дәл болуы мүмкін?

Дәлдік материалға, геометрияға, машина конфигурациясына, құрал-сайманға, жұмысты ұстауға, процестің тұрақтылығына және тексеру әдістеріне байланысты. Жалпы CNC токарлық өңдеу әдетте ±0,05 мм шамасында жұмыс істей алады, ал таңдалған дәлдік мүмкіндіктері дизайн мен процесс рұқсат еткенде шамамен ±0,01 мм немесе одан да қаттырақ жетуі мүмкін. Бұл сандар әмбебап кепілдіктер емес, жобаға тән мүмкіндіктердің анықтамалары ретінде қарастырылуы керек. :contentReference[oaicite:5]{index=5}

Дәл бұрылған бөлшектер үшін қандай материалдар жиі қолданылады?

Жалпы таңдаулар тот баспайтын болат, көміртекті болат, легирленген болат, алюминий, жез, мыс және инженерлік пластиктерді қамтиды. Сәйкес материал беріктікке, коррозияға төзімділікке, температураға, тозуға, салмаққа, электрлік қасиеттерге және жұмыс ортасына байланысты.

Күрделі бұрылған бөлшектер қайталама өңдеуді қажет ете ме?

Әрқашан емес. Кейбір компоненттерді тікелей CNC токарлық өңдеу арқылы аяқтауға болады, ал басқалары нақты функционалдық талаптарды қанағаттандыру үшін тегістеу, жылтырату, термиялық өңдеу, қаптау, анодтау, пассивация немесе басқа өңдеу процестерін қажет етуі мүмкін.

Неліктен бұрылыс компоненттері үшін бетті өңдеу маңызды?

Беттің әрлеуі үйкеліске, тозуға, тығыздауға, мойынтіректердің жанасуына, сырғанау әрекетіне және сыртқы түріне әсер етуі мүмкін. Сондықтан функционалдық беттер барлық құрамдас бөлікке бірдей әрлеу спецификациясын автоматты түрде қолданудың орнына олардың нақты жұмыс жағдайларына сәйкес талаптарды алуы керек.

Баға ұсыныстарын сұраған кезде қандай ақпаратты қамту керек?

Пайдалы RFQ 2D сызбасын, егер бар болса, 3D үлгісін, материалдың дәрежесін, санын, рұқсаттарын, бетті өңдеуге қойылатын талаптарды, жіптерді, термиялық өңдеуді, бетті өңдеуді, тексеру талаптарын, орау талаптарын және жеткізу талаптарын қамтуы керек. Толық техникалық ақпарат өндірушіге жобаны дәлірек бағалауға мүмкіндік береді.

Бір компонент жону мен фрезерлеуді біріктіре ала ма?

Иә. Диірмен жабдығы және ток күші бар аспаптары бар токарь орталықтары токарлық өңдеуді бұрғылау, бұрау, саңылау және фрезерлеу сияқты операциялармен біріктіре алады. Бұл қолайлы құрамдас конструкциялары үшін орнатулар санын азайтып, мүмкіндіктер арасындағы позициялық қатынастарды сақтауға көмектеседі. :contentReference[oaicite:6]{index=6}

Қорытынды

Күрделі дәлдікпен бұралған бөлшектер – геометрия, өлшемдік дәлдік, материал қасиеттері, бетінің күйі және өндірістің қайталануы түпкілікті өнімділікке ықпал ететін құрастырылған құрамдас бөліктер. Өндірістің ең тиімді тәсілі нақты техникалық сызбадан, тиісті материалды таңдаудан, нақты төзімділіктен, мұқият жоспарланған өңдеу операцияларынан және құрамдас бөліктің нақты функциясын көрсететін тексеру әдістерінен басталады.

Инженерлер мен сатып алу топтары үшін бастысы ең аз төзімділікті сұрау ғана емес. Оның орнына әрбір талап құрастыруға, жылжытуға, тығыздауға, жүктеуге, тозуға немесе басқа өлшенетін функцияға байланысты болуы керек. Бұл тәсіл дайын құрамдастан күтілетін өнімділікті сақтай отырып, өндірістің күрделілігін басқаруға көмектеседі.

Егер сіз арнайы біліктерді, төлкелерді, фитингтерді, қосқыштарды, дәлме-дәл механикалық құрамдастарды немесе басқа күрделі бұралмалы бұйымдарды жасап жатсаңыз,Qingdao Tuoyuan Metal Products Co., Ltd.техникалық талаптарыңыз бен өндірістік қажеттіліктеріңізді бағалай алады.Сызбаларыңызды, спецификацияларды, материалдар мен мөлшерлерді бөлісіңіз жәнебізбен хабарласыңыжобаңызға қолайлы өндірістік шешімді талқылау үшін.
