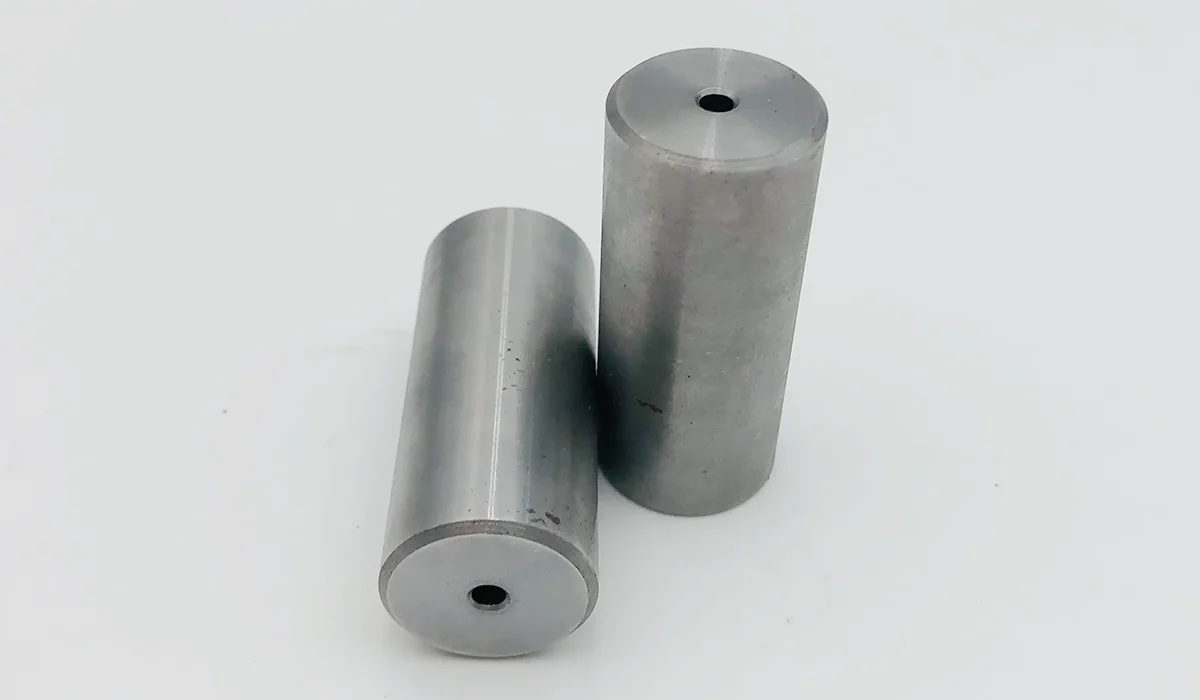

Дәл CNC бұрандалы втулка

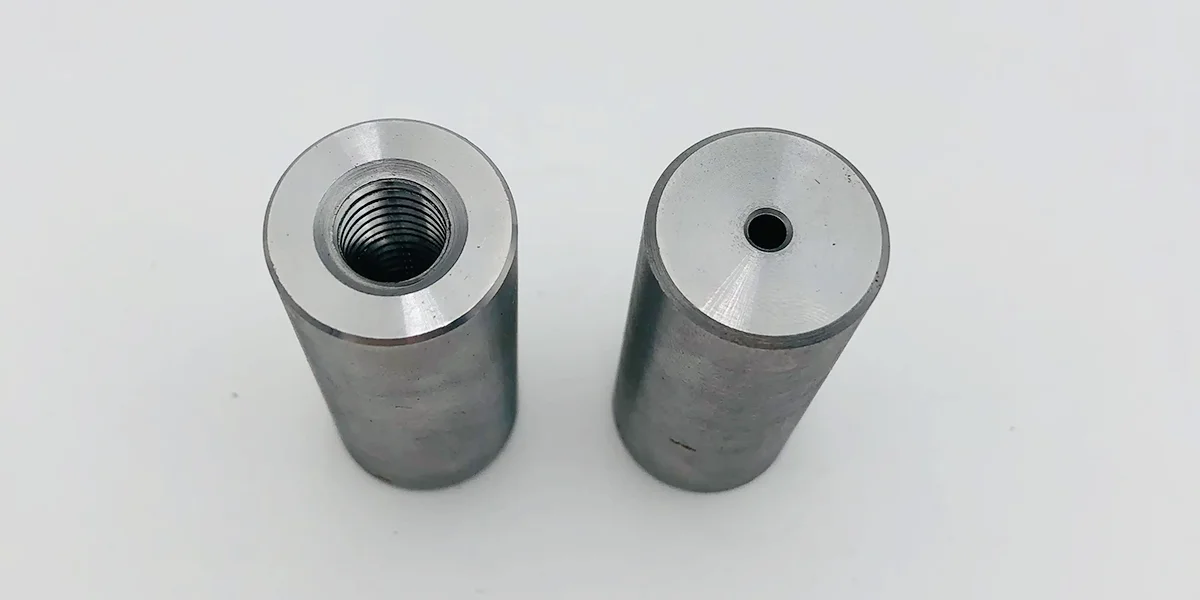

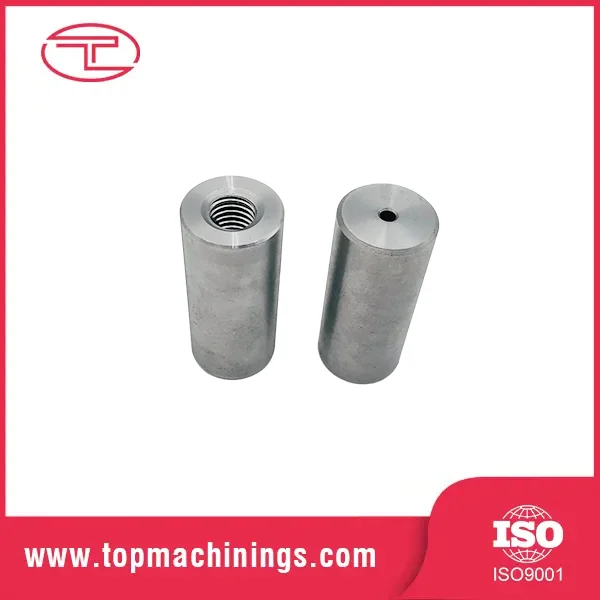

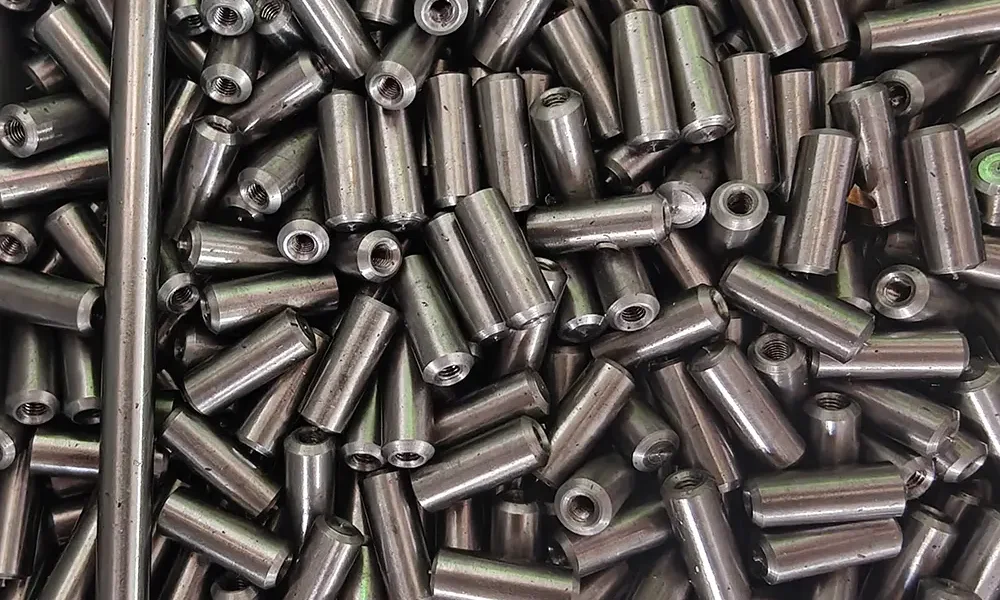

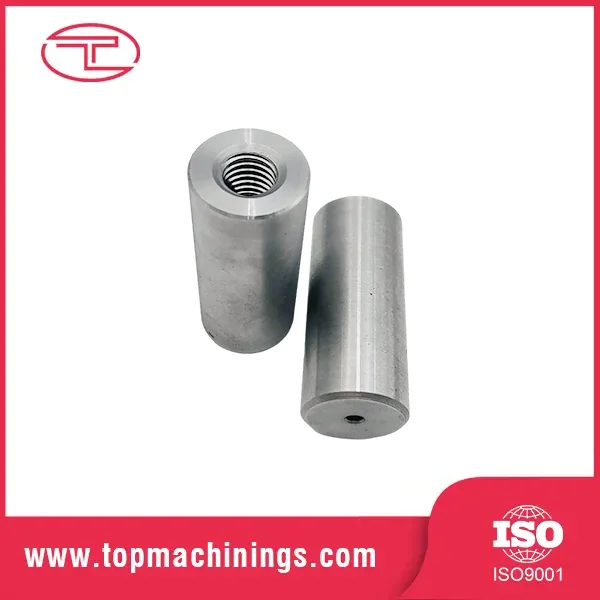

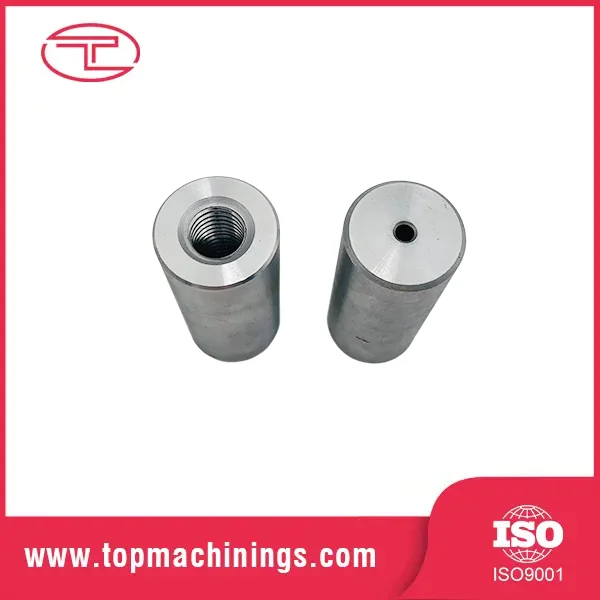

Дәл CNC бұрандалы втулка ішкі немесе сыртқы бетінде дәл өңделген жіптері бар цилиндрлік төлке болып табылады. Оны құрамдас бөлікке жіптерді тікелей негізгі бөлікке өңдеусіз күшті, ауыстырылатын жіп интерфейсін беретін «бұрандалы кірістіру» ретінде қарастырыңыз. Жұмсақ алюминий корпусында бұрандалы тесік жолақтары кезде - классикалық істен шығу режимі - втулка күнді үнемдейтін бөлік болып табылады.

Екі негізгі отбасы бар: бұрандалы кірістірулер және жең втулкалар. Екеуі де станок цехынан бірдей нәрсені талап етеді: дөңгелектік, концентрлік және микронмен өлшенетін жіп дәлдігі.

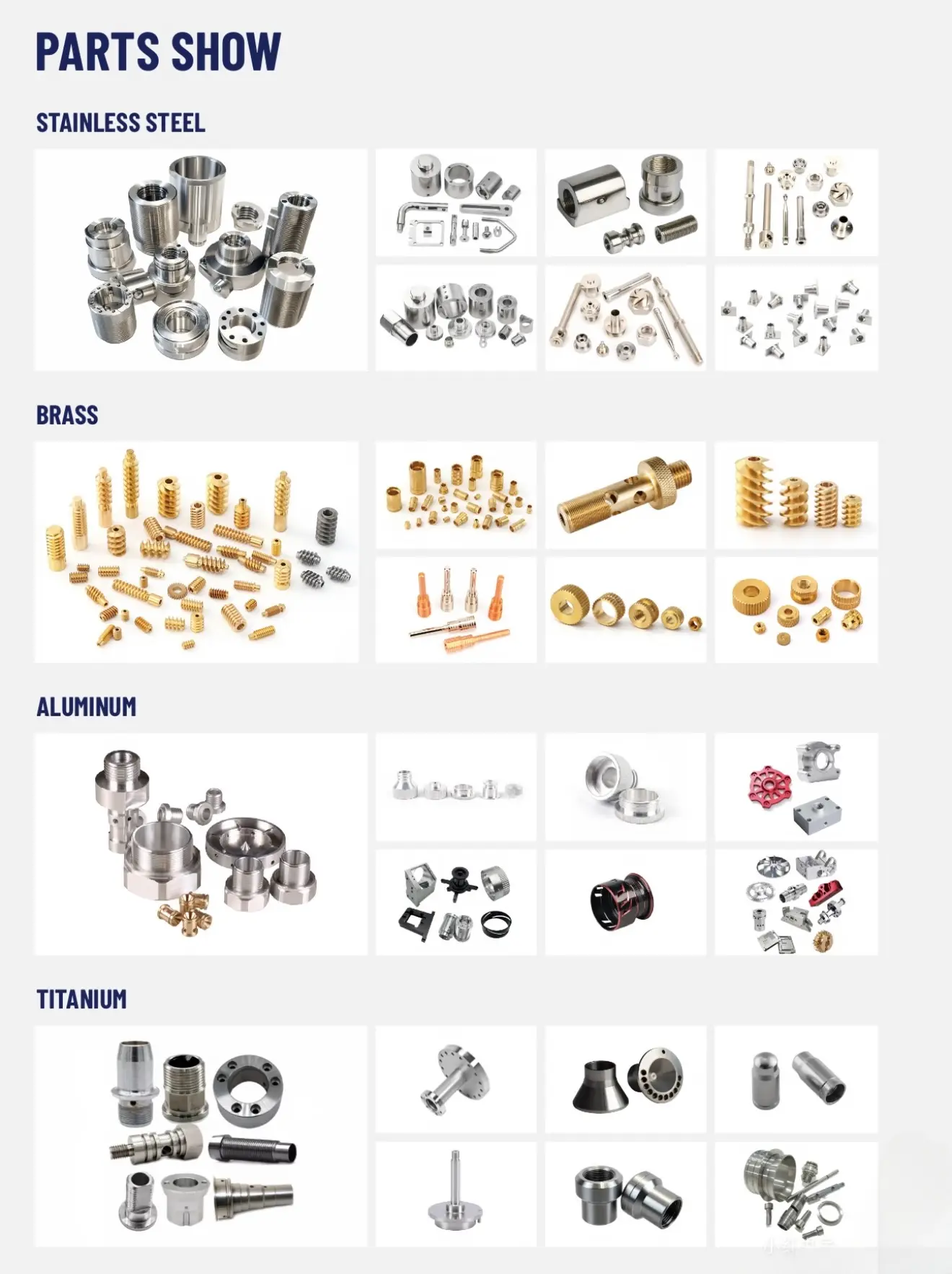

Материалдар және жіп конфигурациялары

Тот баспайтын болат (SUS303/304/316): тамақ, теңіз және медициналық мақсаттағы коррозияға төзімділік.

Легірленген болат (4140/1045): ауыр жүктемелерге арналған термиялық өңдеумен жоғары беріктік.

Жез (C3604/HPb59-1): дәлдіктегі CNC бұрандалы втулкаларды мойынтіректерге арналған тамаша өңдеу және табиғи майлау.

Алюминий (6061-T6/7075): аэроғарыштық және автомобиль жинақтары үшін жеңіл.

Жіп пішіндері: метрикалық (M3–M64), UNC/UNF, NPT құбыр ағындары және әр сызбаға теңшелетін пішіндер.

Сыныптар: 6H/6g стандартты, кедергілерге сәйкес келетін қолданбаларға арналған 5H/4h дәлдік кластары.

Жіп бір нүктелі бұрандамен немесе CNC токарлық станоктарда жіппен фрезермен кесіледі, содан кейін қадам диаметрі өлшенеді. Пресс-қондырғыштар үшін біз сыртқы диаметрді ±0,005 мм-ге дейін ұстаймыз, осылайша втулка дұрыс кедергімен орналасады — орнату үшін жеткілікті бос, ешқашан айналмайтындай тығыз.

Өнімнің техникалық сипаттамалары

Дәл CNC бұрандалы втулканың әдеттегі қолданбалары

Дәл CNC бұрандалы втулка өндірушісі және жеткізушісі ретінде Tuoyuan Metal втулкаларды тікелей зауыттық баға бойынша мыналарға жеткізеді:

Автокөлік және электроникадағы алюминий және пластик корпустарға арналған бұрандалы кірістірулер.

Сорғылардағы, редукторлардағы және конвейерлердегі мойынтірек гильзалары мен тозу втулкалары.

Айналдырғыштарға, бекітпелерге және құрал-сайманға арналған пластиналарға арналған төлкелерді анықтау.

Гидравликалық және пневматикалық цилиндрлердің құрамдас бөліктері.

Жиһаз, құрылғы және жабдықтың айналмалы жинақтары.

Аэроғарыштық және қорғаныстық жеңіл жинақтар.

Нағыз іс

Жағдайларды зерттеу: арнайы CNC бұрандалы жезден жасалған төлкелер

Өнеркәсіп: Электроника және электр жабдықтары

Материал: жез C36000

Процесс: швейцариялық CNC токарлық өңдеу, бұрау және алтыбұрышты фрезерлеу

Американдық электронды компоненттер өндірушісі пластикалық қоршаулар ішінде айналуға қарсы кірістіру ретінде қызмет ету үшін арнайы дәлдіктегі CNC бұрандалы втулкаларды қажет етті. Пластмасса корпусына зақым келтірместен оңай бұрандалы құрастыруды қамтамасыз ету үшін бөліктерге бұрғысыз әрлеу қажет. Көп осьті швейцариялық CNC токарлық станоктарды пайдалана отырып, біз жезден жасалған төлкелерді таза жіптермен және дәл алтыбұрышты бастармен бір реттік орнатуда өңдедік. Барлық металл жоңқаларын алып тастау үшін мұқият ультрадыбыстық тазалау процесі жүзеге асырылды, содан кейін 100% жіпті оптикалық тексеру жүргізілді.

Өндіріс процесі

Әрбір втулка инженерлік шолудан басталады: біздің команда сіздің 2D/3D сызбаңызды немесе үлгіңізді талдайды, материал дәрежесін таңдайды және оңтайлы құрал жолдарын бағдарламалайды. Бұрандалы кірістірулер үшін маңызды параметр кедергіге сәйкестік болып табылады — біз негізгі бөлікті шамадан тыс кернеусіз ұстауды қамтамасыз ету үшін нақты OD есептейміз.

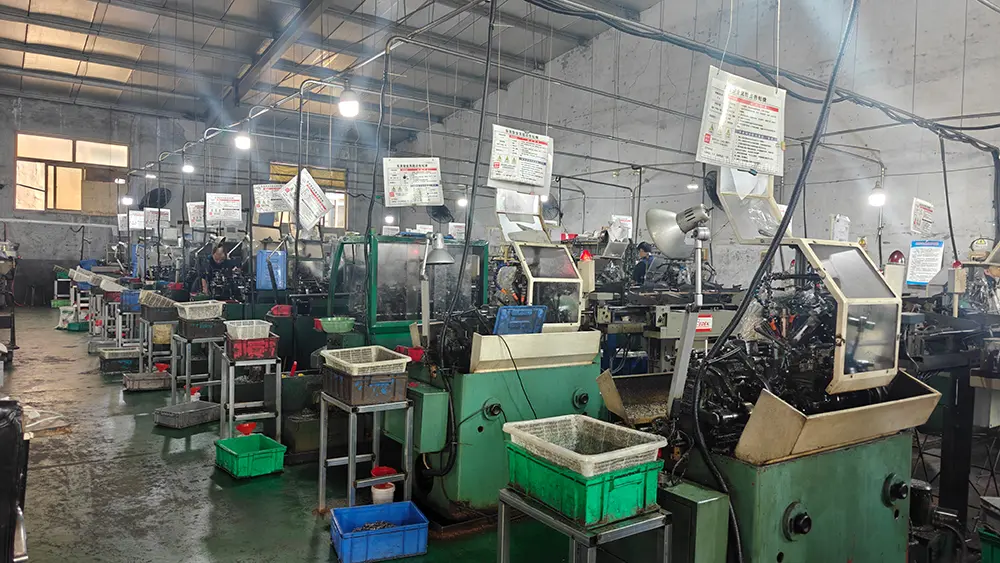

Өңдеу штангалы фидерлері бар жоғары жылдамдықты автоматты CNC токарлық станоктарда орындалады. Токарлық, қаптау, ойықпен өңдеу, бұрау және бұрау мүмкіндігінше бір қысу циклында аяқталады — бұл бір реттік орнату тәсілі микрон диапазонында концентритті сақтайды.

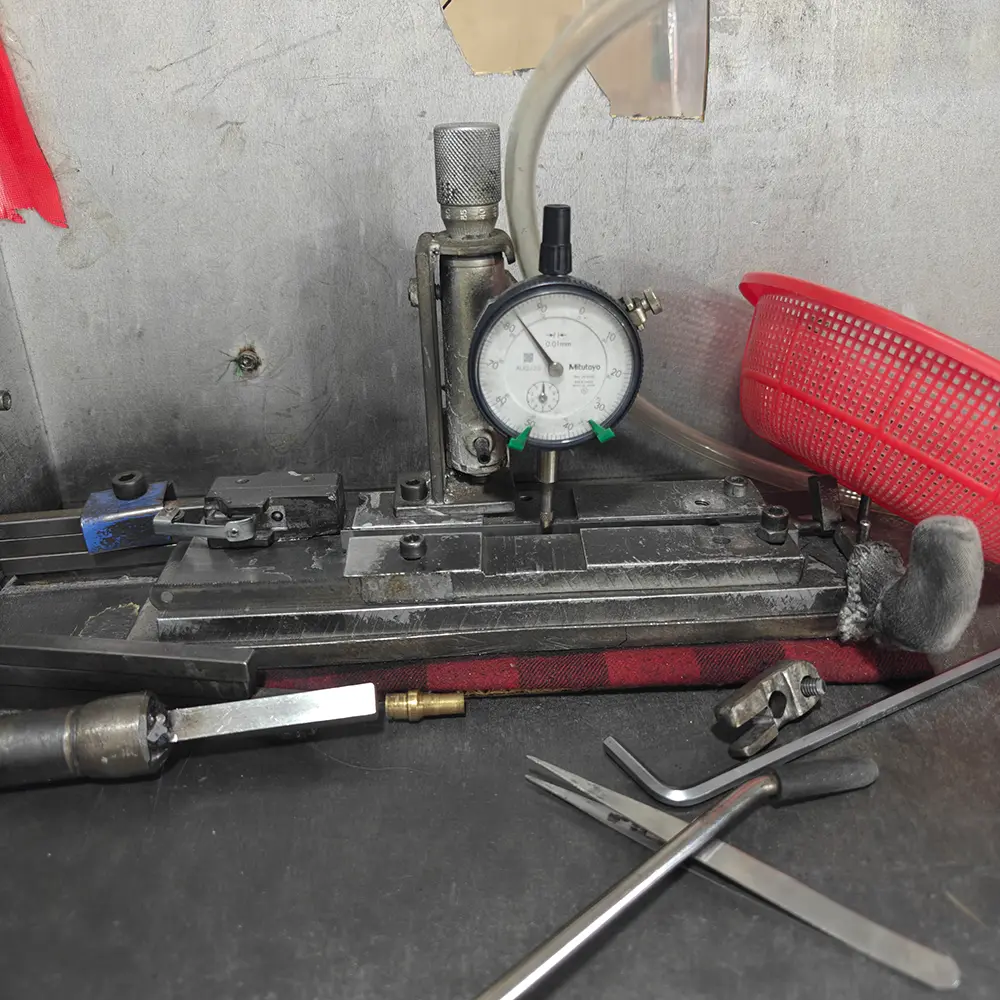

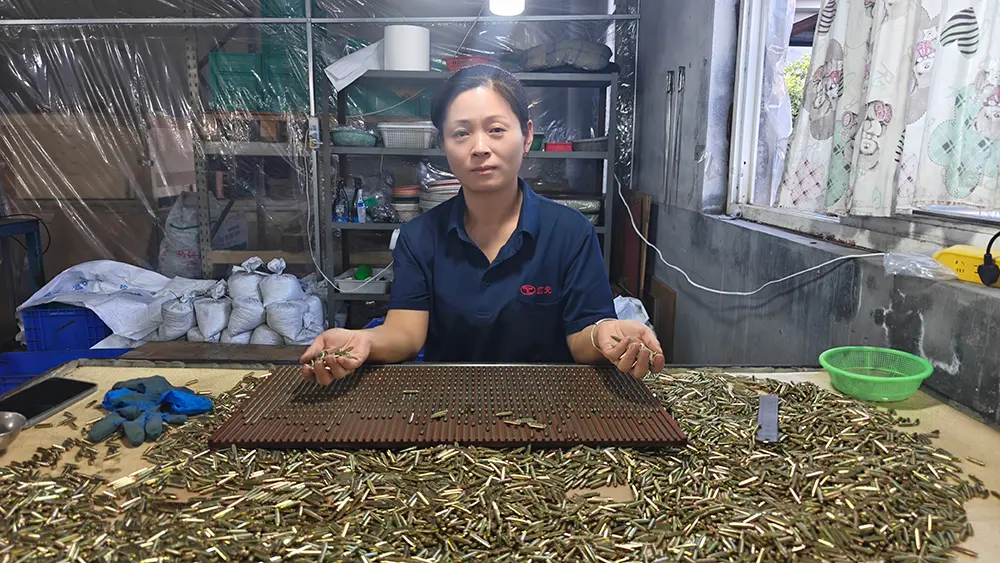

Жіпті тігуден кейін 100% тексеру жүргізіледі: жіп тығынын/сақинаны өлшеу, оптикалық сұрыптау және сынама алынған бөліктерде CMM тексеру. Беттік өңдеу (мырыш, қара оксид, никель) біздің ішкі желілерде түпкілікті орау алдында қолданылады.

Неліктен Туоюань металын таңдау керек?

Дәл өңдеудің онжылдығы Tuoyuan Metal 95% қайталанатын сатып алу мөлшерлемесі бар 20-дан астам елдердегі тұтынушыларға қызмет көрсететін дәл бұралған бөлшектер мен CNC өңделген компоненттерде 10 жылдан астам тәжірибесі бар. Бізден төлкелерге тапсырыс бергенде, сіз өз мәселеңізді шешіп қойған дүкенмен жұмыс істейсіз — бірнеше рет.

Втулкалар тотқа қарсы қағазға, поли пакеттерге және экспорттық картондарға немесе тапсырыс өлшеміне қарай ағаш қораптарға оралған. Шағын лоттар экспресс арқылы жеткізіледі (DHL/FedEx/UPS); көлемді тапсырыстар Циндао портынан (FCL/LCL) немесе әуе көлігінен теңіз арқылы жеткізіледі. Құжаттама: Коммерциялық шот-фактура, қаптама парағы, жүкқұжат, тауардың шығарылған жері туралы сертификат, материалды сынау туралы сертификат. Дәл CNC бұрандалы втулка бағалары, жаппай тапсырыстар немесе баға ұсыныстары үшін біздің экспорттау тобына хабарласыңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Менің сызбамдағы немесе үлгідегі втулкаларды өңдей аласыз ба?

A1: Иә. Бізге 2D/3D сызбасын (PDF, AI) немесе физикалық үлгіні жіберіңіз. Біз дизайнды қарастырамыз, материалды және рұқсаттарды растаймыз және жаппай өндіріс алдында мақұлдауыңыз үшін өндіріске дейінгі үлгілерді жасаймыз.

2-сұрақ: Сіз жіптерге қандай төзімділікке ие бола аласыз?

A2: ISO 965 стандартына сай стандартты жіп класстары 6H/6g. Дәлдік қолданбалар үшін калибрленген өлшегіштермен расталған қадам диаметрімен 5H/4h ұстай аламыз. Бізге сыныпқа қойылатын талаптарды айтыңыз.

3-сұрақ: Үлкен тапсырыстарда сапаға қалай кепілдік бересіз?

A3: Толық есеппен бірінші мақаланы тексеру, содан кейін процесс кезінде өлшеу және соңғы өлшемдер бойынша 100% оптикалық сұрыптау. Біз сондай-ақ жөнелту алдында үшінші тараптың тексеруін қолдаймыз.

4-сұрақ: Сіз осы дәл CNC бұрандалы втулкаларды реттелетін өлшемдерге және стандартты емес жіп қадамдарына жасай аласыз ба?

A4: Иә, біз сіздің инженерлік сызбаларыңызға немесе үлгі бөліктеріне сәйкес сыртқы диаметрді, ұзындықты, қабырға қалыңдығын және жіп сипаттамаларын толығымен реттейміз.

5-сұрақ: Жаппай өндіріске тапсырыс бермес бұрын үлгілерді сұрай аламын ба?

A5: Мүлдем. Толық ауқымды өндіріске өтпес бұрын біз функционалдық тестілеу және құрастыру валидациясы үшін прототип/өндіріс алдындағы үлгілерді ұсына аламыз.
